Hoe Bereken Je De Vervangingsweerstand

Ken je dat? Je bent lekker bezig met een elektronica project, een versterker bouwen, een robot aanpassen, of simpelweg een kerstverlichting repareren. En dan loop je vast. Je hebt de juiste weerstanden nodig, maar welke waarde precies? Hoe bereken je die *vervloekte* vervangingsweerstand als ze in serie of parallel staan? Geloof me, je bent niet de enige. Elektriciteit kan soms voelen als een zwarte doos, maar met een beetje uitleg en oefening, wordt het al snel een stuk duidelijker. Laten we eens kijken hoe we dit probleem kunnen aanpakken, zodat je weer verder kunt met je project!

Waarom is de vervangingsweerstand belangrijk?

De vervangingsweerstand is de *totale* weerstand van een schakeling met meerdere weerstanden. Het is de weerstand die de stroom "ziet" vanuit de spanningsbron. Waarom is dit belangrijk?

• Schakeling Vereenvoudigen: In complexe schakelingen kun je de vervangingsweerstand gebruiken om de schakeling te vereenvoudigen, waardoor je gemakkelijker berekeningen kunt maken.
• Stroom Berekenen: Met de totale spanning en vervangingsweerstand kun je de totale stroom in de schakeling berekenen met de wet van Ohm (I = U/R).
• Vermogensberekeningen: Je kunt het totale vermogen dat de schakeling verbruikt berekenen (P = U²/R).
• Componenten Selecteren: Je kunt de juiste weerstandswaarden voor je schakeling selecteren om ervoor te zorgen dat de stroom en het vermogen binnen de specificaties van de componenten blijven. Dit voorkomt schade aan je componenten en zorgt voor een veilige werking.
• Probleemoplossing: Wanneer een schakeling niet werkt zoals verwacht, kan het meten van de totale weerstand en deze vergelijken met de berekende vervangingsweerstand helpen om fouten te vinden.

Kortom, het berekenen van de vervangingsweerstand is een essentiële vaardigheid voor iedereen die met elektronica werkt.

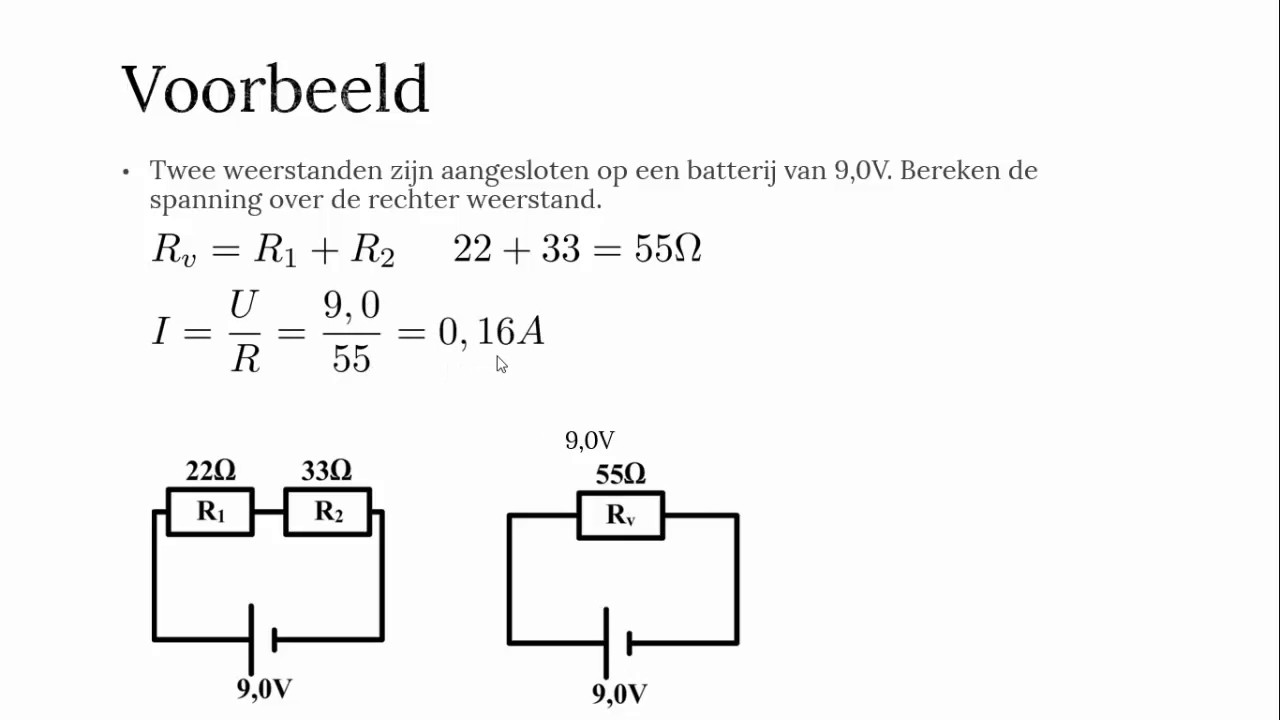

Weerstanden in Serie: De Optelsom

Wanneer weerstanden in serie staan, bevindt de stroom zich een enkel pad om te volgen. Stel je voor dat de weerstanden obstakels zijn in een rivier. Als ze achter elkaar staan, vertragen ze de stroom *gezamenlijk*. De totale weerstand is dan de som van alle individuele weerstanden.

De Formule:

R_totaal = R₁ + R₂ + R₃ + ... + R_n

Waar:

• R_totaal is de totale (vervangings-)weerstand.
• R₁, R₂, R₃, etc. zijn de waarden van de individuele weerstanden.

Voorbeeld:

Stel, je hebt drie weerstanden in serie: R₁ = 100 Ω, R₂ = 220 Ω, en R₃ = 470 Ω.

Dan is de vervangingsweerstand:

R_totaal = 100 Ω + 220 Ω + 470 Ω = 790 Ω

Het is zo simpel als optellen! Denk eraan: de stroom door elke weerstand in serie is *gelijk*. Dit is een fundamenteel kenmerk van serieschakelingen.

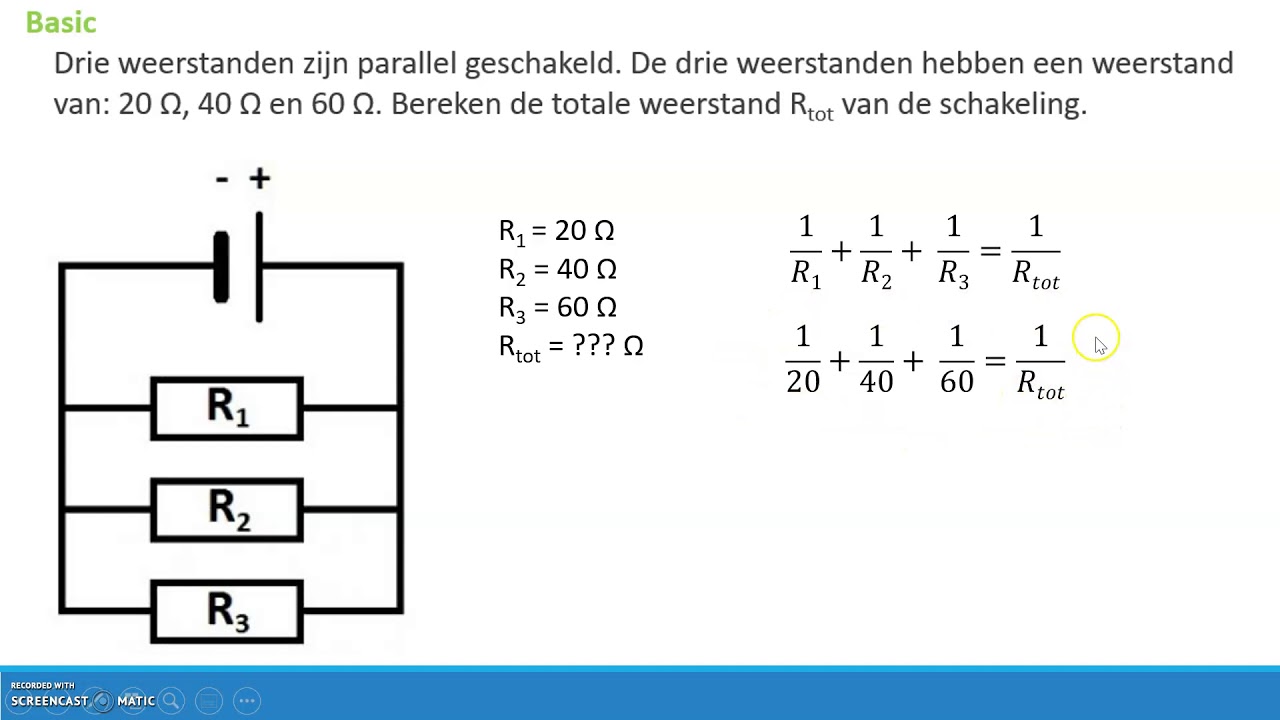

Weerstanden Parallel: De Omgekeerde Wereld

Wanneer weerstanden parallel staan, heeft de stroom *meerdere* paden om te volgen. Stel je voor dat de weerstanden weer obstakels in een rivier zijn. Als er meerdere kanalen zijn, stroomt het water gemakkelijker door het systeem. De totale weerstand is dan *lager* dan de kleinste individuele weerstand.

De Formule:

1/R_totaal = 1/R₁ + 1/R₂ + 1/R₃ + ... + 1/R_n

Of, als je het meteen wilt oplossen voor R_totaal:

R_totaal = 1 / (1/R₁ + 1/R₂ + 1/R₃ + ... + 1/R_n)

Waar:

• R_totaal is de totale (vervangings-)weerstand.
• R₁, R₂, R₃, etc. zijn de waarden van de individuele weerstanden.

Voorbeeld:

Stel, je hebt twee weerstanden parallel: R₁ = 100 Ω en R₂ = 220 Ω.

Dan is de vervangingsweerstand:

1/R_totaal = 1/100 Ω + 1/220 Ω = 0.01 + 0.004545 = 0.014545

R_totaal = 1 / 0.014545 = 68.75 Ω (ongeveer)

Zoals je ziet, is de vervangingsweerstand (68.75 Ω) *lager* dan de kleinste individuele weerstand (100 Ω). Let op: de spanning over elke weerstand in parallel is *gelijk*. Dit is een belangrijk kenmerk van parallelschakelingen.

Speciale Formule voor Twee Parallelle Weerstanden:

Voor slechts twee parallelle weerstanden kun je een handigere formule gebruiken:

R_totaal = (R₁ * R₂) / (R₁ + R₂)

In ons vorige voorbeeld:

R_totaal = (100 Ω * 220 Ω) / (100 Ω + 220 Ω) = 22000 / 320 = 68.75 Ω (ongeveer)

Deze formule is sneller en handiger voor het berekenen van de vervangingsweerstand van twee parallelle weerstanden.

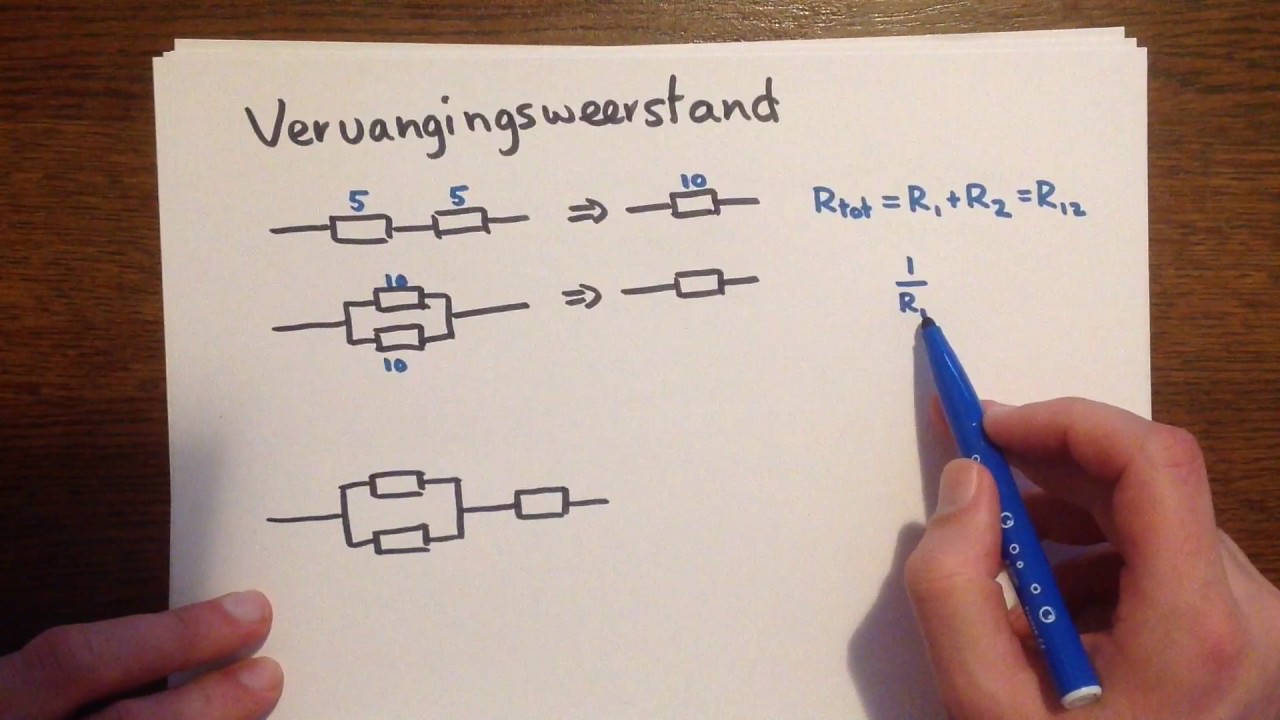

Complexe Schakelingen: Combinaties van Serie en Parallel

De echte uitdaging komt wanneer je te maken krijgt met schakelingen die zowel serie- als parallelle verbindingen bevatten. De sleutel is om de schakeling *stap voor stap* te vereenvoudigen.

De Aanpak:

1. Identificeer Serie- en Parallelle Secties: Bekijk de schakeling aandachtig en identificeer de delen die uitsluitend in serie of parallel staan.
2. Bereken Vervangingsweerstanden voor Elke Sectie: Gebruik de eerder besproken formules om de vervangingsweerstanden van deze secties te berekenen.
3. Vervang de Secties met Hun Vervangingsweerstanden: Vervang elke serie- of parallelle sectie met de berekende vervangingsweerstand. Dit maakt de schakeling eenvoudiger.
4. Herhaal Stappen 1-3: Herhaal dit proces totdat je de hele schakeling hebt gereduceerd tot één enkele vervangingsweerstand.

Voorbeeld:

Stel, je hebt een schakeling met R₁ (100 Ω) in serie met een parallelle combinatie van R₂ (220 Ω) en R₃ (470 Ω).

1. Identificeer: R₂ en R₃ staan parallel.
2. Bereken Vervangingsweerstand (R₂₃): R₂₃ = (220 * 470) / (220 + 470) = 103400 / 690 = 149.86 Ω (ongeveer)
3. Vervang: Vervang de parallelle combinatie van R₂ en R₃ met R₂₃ (149.86 Ω). Nu heb je R₁ (100 Ω) in serie met R₂₃ (149.86 Ω).
4. Bereken Vervangingsweerstand (R_totaal): R_totaal = R₁ + R₂₃ = 100 Ω + 149.86 Ω = 249.86 Ω (ongeveer)

De totale vervangingsweerstand van de schakeling is dus ongeveer 249.86 Ω.

Praktische Tips en Aandachtspunten

• Gebruik een Duidelijk Schematisch Overzicht: Het is essentieel om een duidelijk schematisch overzicht van de schakeling te hebben om te visualiseren hoe de weerstanden zijn verbonden.
• Wees Nauwkeurig met Je Berekeningen: Een kleine fout in je berekeningen kan leiden tot een aanzienlijk verschil in de vervangingsweerstand. Gebruik een rekenmachine en controleer je werk.
• Let op de Eenheden: Zorg ervoor dat je alle weerstanden in dezelfde eenheid (Ohm) hebt voordat je de berekeningen uitvoert.
• Rond Af met Verstand: Vermijd afronding in de tussenstappen, omdat dit de nauwkeurigheid van het eindresultaat kan beïnvloeden. Rond pas af aan het einde van de berekening.
• Controleer met een Multimeter: Na het bouwen van de schakeling kun je de totale weerstand meten met een multimeter om te controleren of de gemeten waarde overeenkomt met de berekende waarde. Dit is een goede manier om fouten op te sporen.

Tegenargumenten: Waarom zou ik dit überhaupt leren?

Sommigen beweren dat je tegenwoordig toch alles kunt simuleren met software, dus waarom zou je nog moeite doen om dit met de hand te berekenen? Er zijn inderdaad geweldige simulatietools beschikbaar. Echter, begrip van de basisprincipes is *cruciaal*. Simulatoren zijn slechts hulpmiddelen. Als je de principes achter de simulatie niet begrijpt, kun je de resultaten niet interpreteren en ben je verloren als de simulatie niet werkt zoals verwacht. Bovendien, het handmatig berekenen van de vervangingsweerstand geeft je een veel beter gevoel voor hoe elektriciteit werkt en hoe de verschillende componenten in een schakeling op elkaar inwerken.

Anderen zeggen dat je gewoon de weerstanden kunt meten met een multimeter en dat is voldoende. Dat klopt, dat kan. Maar wat als je een schakeling aan het ontwerpen bent *voordat* je de componenten hebt? Of wat als je wilt weten hoe de weerstand verandert als je componenten toevoegt of verwijdert? Dan heb je de vaardigheid om de vervangingsweerstand te berekenen hard nodig!

Conclusie

Het berekenen van de vervangingsweerstand is een fundamentele vaardigheid in de elektronica. Het stelt je in staat om schakelingen te vereenvoudigen, de stroom en het vermogen te berekenen, componenten te selecteren en problemen op te lossen. Hoewel er tools en simulatoren beschikbaar zijn, blijft het begrip van de basisprincipes essentieel voor succes in de elektronica.

Dus, waar wacht je nog op? Pak pen en papier, zoek een paar weerstanden en begin met oefenen! Je zult versteld staan hoe snel je het onder de knie krijgt.

Welke project ga jij nu aanpakken met deze nieuwe kennis?
