Berekening Stalen Balk Op 2 Steunpunten

Kent u dat gevoel? U staat voor een project, een uitbouw, een verbouwing, misschien zelfs een volledig nieuw ontwerp, en u moet een stalen balk berekenen. Een essentieel element voor de draagkracht en veiligheid van uw constructie. Maar waar begint u? De formules, de tabellen, de potentiële risico's... het kan overweldigend zijn.

U bent niet alleen. Vele klussers, bouwers en zelfs ervaren vakmensen ervaren een gezonde spanning bij het berekenen van stalen balken. Dit artikel is bedoeld om u te helpen. We gaan de basisprincipes uitleggen van het berekenen van een stalen balk op twee steunpunten, zonder te verdrinken in ingewikkelde jargon. We richten ons op de praktische aspecten, zodat u met vertrouwen aan uw project kunt beginnen.

De Basis: Wat u Moet Weten Voordat u Begint

Voordat we in de daadwerkelijke berekening duiken, is het cruciaal om enkele basisprincipes te begrijpen. Dit is de fundering waarop de rest van het proces rust. Denk aan het als de ingrediënten voor een perfect recept; zonder de juiste ingrediënten, wordt het resultaat niet optimaal.

Wat is een Stalen Balk op Twee Steunpunten?

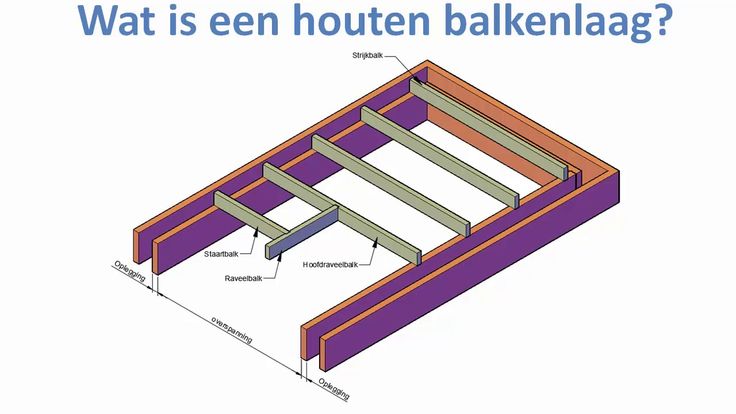

Een stalen balk op twee steunpunten is simpelweg een balk die aan beide uiteinden ondersteund wordt. Stel u een brug voor; de brugleuning rust op de steunpunten. Dit type constructie is veelvoorkomend in de bouw, omdat het relatief eenvoudig te realiseren is en een goede draagkracht biedt. De belasting op de balk zorgt voor buigspanningen, die we moeten berekenen.

Belangrijke Termen en Definities

Om de berekening te begrijpen, is het belangrijk om enkele termen te kennen:

• Overspanning (L): De afstand tussen de twee steunpunten. Cruciaal voor de berekening.
• Belasting (q): De kracht die op de balk wordt uitgeoefend. Dit kan een gelijkmatig verdeelde belasting zijn (bijvoorbeeld een vloer) of een puntlast (bijvoorbeeld een zware machine). Nauwkeurige schatting is essentieel.
• Buigmoment (M): De interne kracht die de balk probeert te buigen.
• Weerstandsmoment (W): Een eigenschap van de balkdoorsnede die aangeeft hoe goed de balk bestand is tegen buiging. Afhankelijk van het type profiel (bijv. HEA, HEB, IPE).
• Materiaalsterkte (fy): De maximale spanning die het staal kan weerstaan voordat het begint te vervormen (vloeigrens).

Het is essentieel dat u deze termen begrijpt. Ze vormen de basis voor de berekeningen die we later zullen uitvoeren.

Het Juiste Staalprofiel Kiezen

Er zijn verschillende types stalen profielen, zoals HEA, HEB en IPE. Elk profiel heeft zijn eigen specifieke eigenschappen en is geschikt voor verschillende toepassingen. Het is belangrijk om het juiste profiel te kiezen op basis van de belasting, de overspanning en de gewenste veiligheidsfactor.

Bijvoorbeeld, een HEA profiel is relatief licht en geschikt voor kleinere overspanningen en lichtere belastingen. Een HEB profiel is zwaarder en kan grotere overspanningen en zwaardere belastingen aan. Een IPE profiel is een goede allrounder, maar minder geschikt voor zeer zware belastingen.

De Berekening: Stap voor Stap

Nu we de basis kennen, kunnen we overgaan tot de daadwerkelijke berekening. We gaan uit van een eenvoudig voorbeeld: een stalen balk op twee steunpunten met een gelijkmatig verdeelde belasting.

Stap 1: Bepaal de Belasting (q)

De eerste stap is het bepalen van de belasting op de balk. Dit is de totale belasting, inclusief het gewicht van de vloer, de meubels, de mensen en eventuele andere factoren. Het is cruciaal om de belasting nauwkeurig te schatten. Neem contact op met een constructeur als u twijfelt.

Stel dat we een belasting hebben van 5 kN/m (kiloNewton per meter).

Stap 2: Bereken het Buigmoment (M)

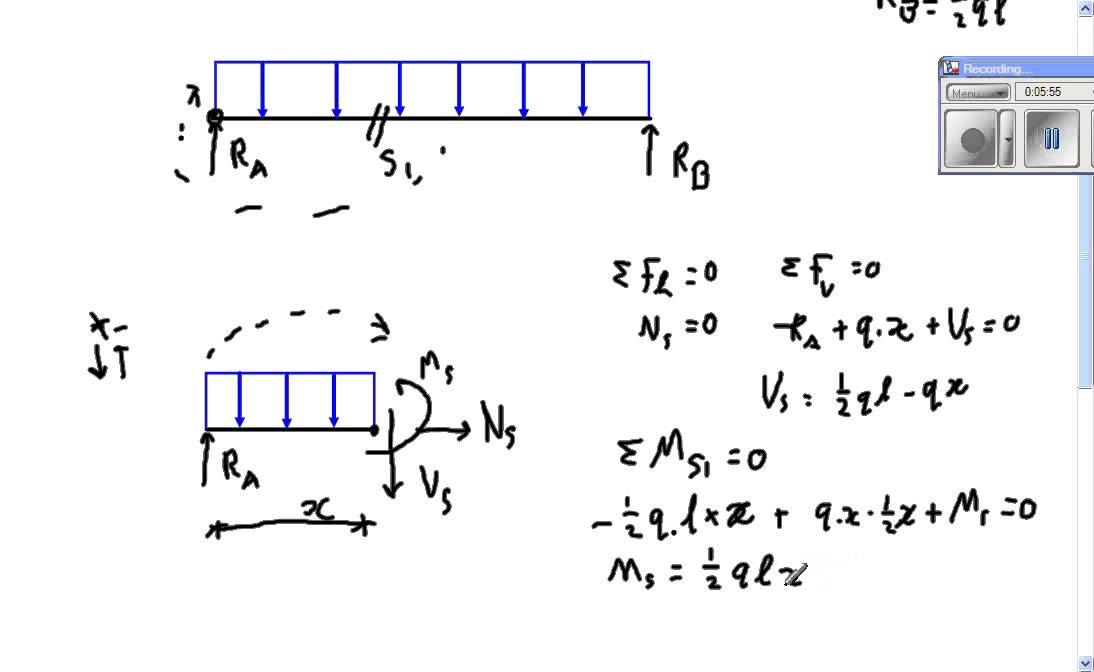

Voor een gelijkmatig verdeelde belasting op een balk op twee steunpunten, is het maximale buigmoment te berekenen met de volgende formule:

M = (q * L^2) / 8

Waarbij:

• M = Buigmoment
• q = Belasting (kN/m)
• L = Overspanning (m)

Stel dat de overspanning (L) 6 meter is. Dan is het buigmoment:

M = (5 kN/m * (6 m)^2) / 8 = 22.5 kNm

Stap 3: Bepaal het Vereiste Weerstandsmoment (W)

Het vereiste weerstandsmoment kan worden berekend met de volgende formule:

W = M / fy

Waarbij:

• W = Weerstandsmoment
• M = Buigmoment (kNm)
• fy = Materiaalsterkte (kN/m^2) (vloeigrens van het staal)

Voor staal S235 (een veelgebruikte staalsoort) is de vloeigrens (fy) 235 N/mm^2, wat gelijk is aan 235,000 kN/m^2. (Let op: De vloeigrens kan variëren afhankelijk van de staalsoort. Controleer de specificaties van het staal dat u gebruikt.)

Dus:

W = 22.5 kNm / 235,000 kN/m^2 = 0.0000957 m^3 = 95.7 cm^3

Stap 4: Kies een Geschikt Profiel

Nu we het vereiste weerstandsmoment (W) hebben berekend, kunnen we in tabellen van stalen profielen (bijvoorbeeld in de "Staalbouwnorm") kijken welk profiel een weerstandsmoment heeft dat groter is dan 95.7 cm^3. Het is belangrijk om een profiel te kiezen dat een hoger weerstandsmoment heeft dan het berekende vereiste. Dit geeft een veiligheidsmarge.

Stel dat we een IPE 160 profiel vinden. Volgens de tabellen heeft een IPE 160 profiel een weerstandsmoment (W) van ongeveer 103 cm^3. Dit is voldoende omdat het groter is dan de 95.7 cm^3 die we berekend hebben.

Belangrijk: Raadpleeg altijd de officiële tabellen van stalen profielen om de juiste waarden te vinden.

Stap 5: Controleer de Doorbuiging

Naast de sterkte is het ook belangrijk om de doorbuiging van de balk te controleren. Te veel doorbuiging kan leiden tot scheuren in het stucwerk of oncomfortabel aanvoelen. De maximale doorbuiging is meestal beperkt tot een bepaald percentage van de overspanning (bijvoorbeeld L/300 of L/500).

De doorbuiging kan worden berekend met de volgende formule (voor een gelijkmatig verdeelde belasting):

δ = (5 * q * L^4) / (384 * E * I)

Waarbij:

• δ = Doorbuiging
• q = Belasting (kN/m)
• L = Overspanning (m)
• E = Elasticiteitsmodulus van staal (210,000 N/mm^2 = 210,000,000 kN/m^2)
• I = Traagheidsmoment van het profiel (m^4)

Het traagheidsmoment (I) vindt u in de tabellen van stalen profielen. Voor een IPE 160 is dit ongeveer 869 cm^4 = 0.00000869 m^4.

δ = (5 * 5 kN/m * (6 m)^4) / (384 * 210,000,000 kN/m^2 * 0.00000869 m^4) = 0.015 m = 15 mm

Als we een maximale doorbuiging van L/300 aanhouden, is dit 6 m / 300 = 0.02 m = 20 mm. De berekende doorbuiging van 15 mm is minder dan de toegestane 20 mm, dus het profiel voldoet ook aan de doorbuigingseisen.

Belangrijke Opmerkingen en Waarschuwingen

De bovenstaande berekening is een vereenvoudigde weergave. In de praktijk zijn er vaak meer factoren die een rol spelen, zoals:

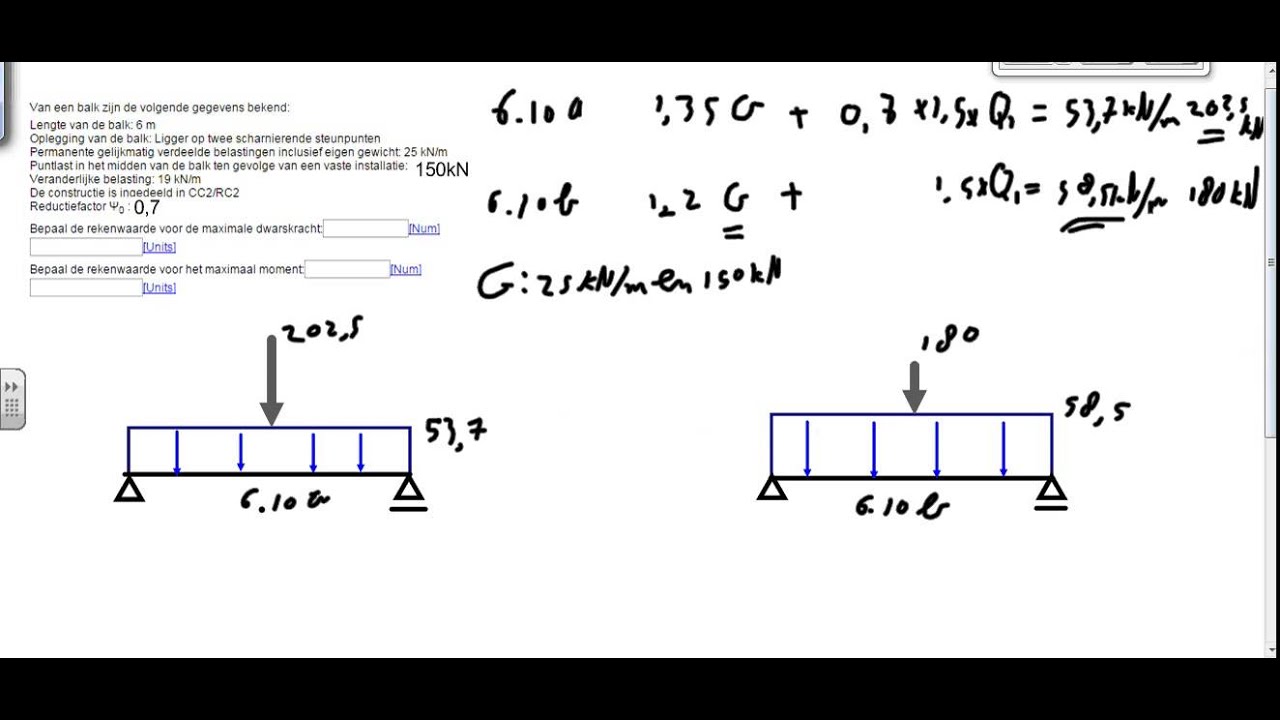

• Puntlasten: Als er puntlasten aanwezig zijn (bijvoorbeeld een zware machine), moet u deze apart berekenen en meenemen in de totale berekening.
• Windbelasting: Bij buitenconstructies is windbelasting een belangrijke factor.
• Dynamische belasting: Als er sprake is van dynamische belasting (bijvoorbeeld trillingen), moet u hier rekening mee houden.
• Knepstabiliteit: Bij lange, slanke balken kan knepstabiliteit een probleem vormen.
• Verbindingen: De verbindingen tussen de balk en de steunpunten moeten ook voldoende sterk zijn.

Het is altijd aan te raden om een gekwalificeerde constructeur te raadplegen voor de definitieve berekening en controle van uw constructie. Een constructeur heeft de expertise en ervaring om alle relevante factoren in overweging te nemen en een veilige en betrouwbare constructie te garanderen.

De informatie in dit artikel is uitsluitend bedoeld voor informatieve doeleinden en mag niet worden gebruikt als vervanging voor professioneel advies. Gebruik deze informatie op eigen risico. De auteur is niet aansprakelijk voor eventuele schade of letsel als gevolg van het gebruik van deze informatie.

Conclusie

Het berekenen van een stalen balk op twee steunpunten kan complex zijn, maar met de juiste kennis en tools is het haalbaar. Door de basisprincipes te begrijpen en de stappen zorgvuldig te volgen, kunt u een veilige en betrouwbare constructie realiseren. Echter, onderschat de complexiteit niet en raadpleeg altijd een professional voor de definitieve berekening en controle. Veel succes met uw project!
