Ben je ooit in een situatie geweest waarin je een keuze moest maken tussen twee opties, maar niet beide? Welkom in de wereld van de Exclusive Or poort, oftewel de XOR-poort! Deze logische poort is een fundamenteel bouwsteen in digitale circuits en programmeren. Dit artikel is geschreven voor iedereen die geïnteresseerd is in de basis van elektronica, programmeren of gewoon wil begrijpen hoe computers beslissingen nemen. We zullen de waarheidstabel van de XOR-poort in detail bekijken, zodat je begrijpt hoe deze werkt en waar je hem kunt gebruiken.

Wat is een logische poort?

Voordat we dieper ingaan op de XOR-poort, is het belangrijk om te begrijpen wat een logische poort eigenlijk is. Een logische poort is een elektronisch circuit dat één of meer ingangen (inputs) accepteert en één uitgang (output) produceert. De uitgang is gebaseerd op de logische relatie tussen de ingangen. Denk aan simpele voorbeelden zoals de AND-poort (waar de uitgang alleen waar is als alle ingangen waar zijn) en de OR-poort (waar de uitgang waar is als minstens één ingang waar is).

Logische poorten zijn de bouwstenen van digitale circuits, en worden gebruikt om allerlei soorten logische operaties uit te voeren, van simpele berekeningen tot complexe algoritmen. Ze vormen de basis van de werking van computers, smartphones, en talloze andere elektronische apparaten.

De Exclusive Or (XOR) poort in detail

De XOR-poort is een speciale soort logische poort die een uitgang produceert die waar is als exact één van de ingangen waar is. In andere woorden, de uitgang is waar als de ingangen verschillend zijn. Als beide ingangen waar zijn, of beide onwaar, dan is de uitgang onwaar. Dit is het cruciale verschil tussen de XOR-poort en de gewone OR-poort. De gewone OR-poort is waar als minstens één ingang waar is, inclusief het geval dat beide ingangen waar zijn.

De waarheidstabel van de XOR-poort

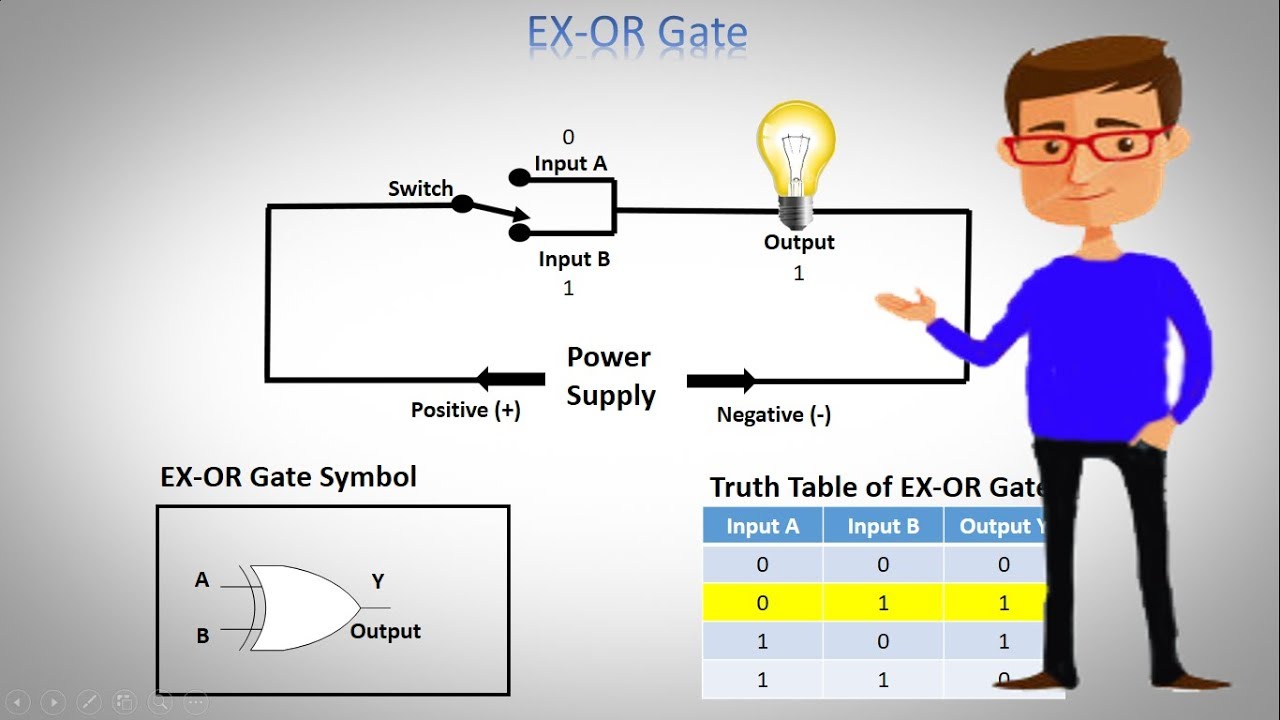

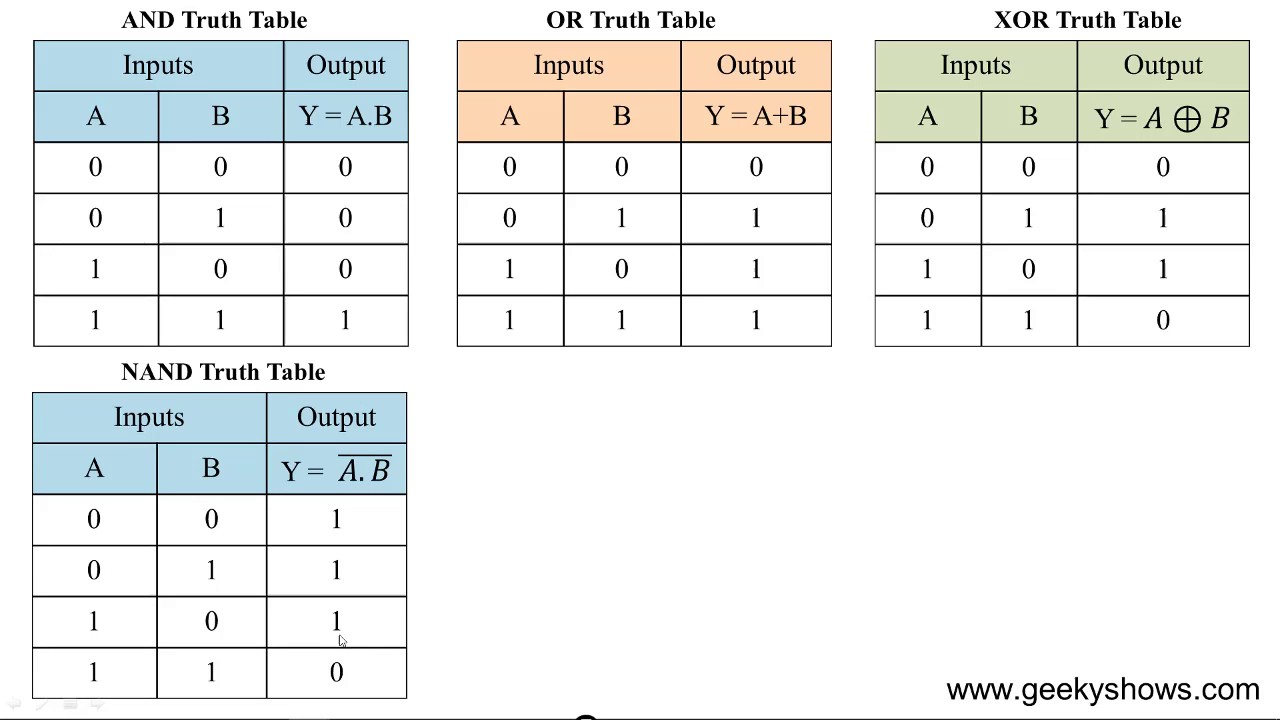

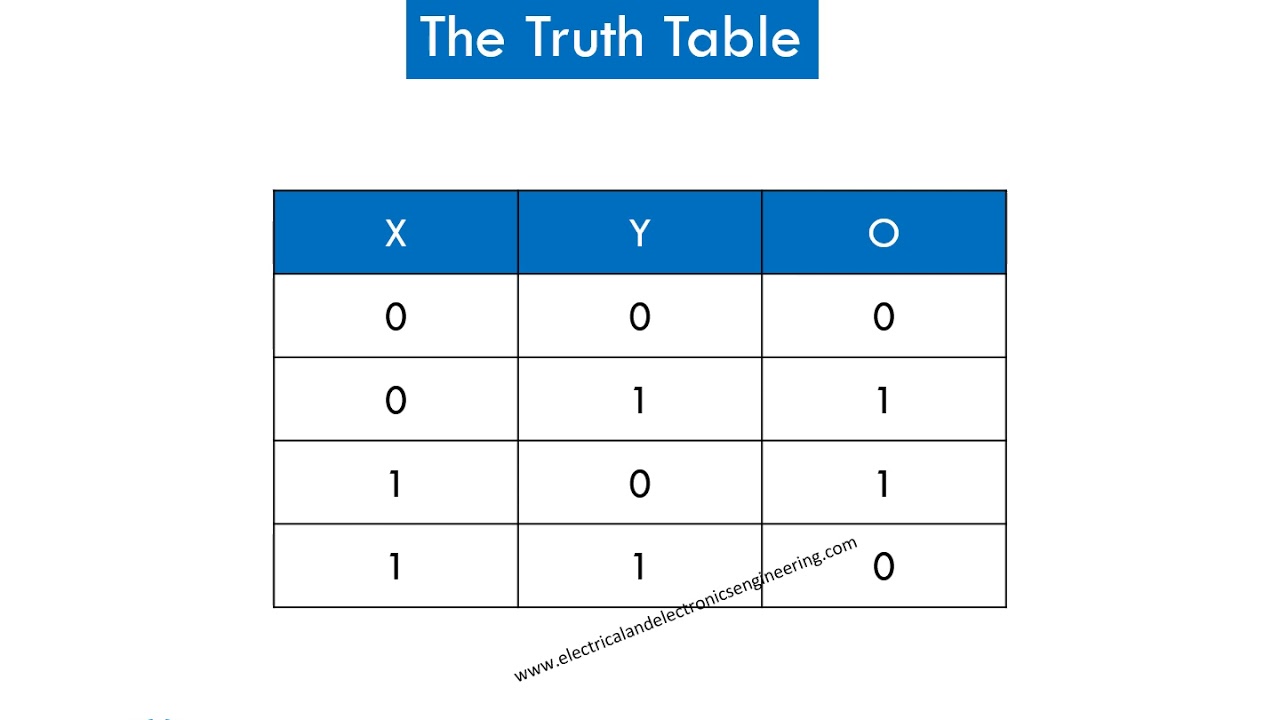

De werking van een logische poort wordt vaak samengevat in een waarheidstabel (truth table). Deze tabel laat zien wat de uitgang is voor alle mogelijke combinaties van ingangen. Laten we de waarheidstabel van de XOR-poort bekijken:

In deze tabel staat:

• 0 staat voor onwaar (false) of laag voltage.
• 1 staat voor waar (true) of hoog voltage.

Zoals je kunt zien, is de uitgang alleen 1 (waar) als de ingangen A en B verschillend zijn. Als A en B beide 0 zijn, of beide 1, is de uitgang 0 (onwaar).

De wiskundige notatie

De XOR-operatie wordt vaak weergegeven met het symbool ⊕. Dus, A XOR B kan ook geschreven worden als A ⊕ B.

Praktische toepassingen van de XOR-poort

De XOR-poort is veel meer dan alleen een theoretisch concept. Hij heeft een breed scala aan praktische toepassingen in de digitale wereld:

• Pariteitscontrole: XOR-poorten worden gebruikt om pariteitsbits te genereren en te controleren. Pariteitsbits worden toegevoegd aan gegevens om fouten tijdens de overdracht te detecteren. Een even pariteitsbit maakt het totale aantal 1'en in de gegevens (inclusief de pariteitsbit) even, terwijl een oneven pariteitsbit het totale aantal 1'en oneven maakt. XOR-poorten kunnen gebruikt worden om te bepalen of het aantal 1'en even of oneven is, en zo fouten te detecteren.
• Encryptie: XOR is een fundamentele operatie in veel encryptie-algoritmen. Omdat XOR een omkeerbare operatie is (A XOR B XOR B = A), kan het gebruikt worden om gegevens te versleutelen en ontsleutelen met een sleutel. Dit is een relatief simpele vorm van encryptie, maar het demonstreert de kracht van XOR in beveiligingstoepassingen.
• Adders: XOR-poorten worden gebruikt in de constructie van adders, die de basis vormen van rekenkundige bewerkingen in computers. Een half-adder gebruikt een XOR-poort om de som van twee bits te berekenen, en een AND-poort om de carry bit te berekenen. Volledige adders combineren meerdere half-adders om de som van twee bits plus een carry-in bit te berekenen.
• Data vergelijking: XOR-poorten kunnen gebruikt worden om te bepalen of twee bits hetzelfde zijn. Als de uitgang van een XOR-poort 0 is, dan zijn de ingangen hetzelfde. Dit is handig in toepassingen waar data-integriteit belangrijk is.
• Image processing: In beeldverwerking kan XOR worden gebruikt voor eenvoudige bewerkingen zoals het detecteren van verschillen tussen twee afbeeldingen. Door de pixels van twee afbeeldingen met elkaar te XOR'en, worden de pixels die verschillend zijn geaccentueerd.

XOR in programmeren

Naast de hardware implementatie, wordt XOR ook veel gebruikt in programmeren. De meeste programmeertalen bieden een XOR-operator (vaak aangeduid met ^ of XOR) die je kunt gebruiken om bitwise XOR-operaties uit te voeren op integers. Dit opent een wereld van mogelijkheden voor efficiënte data manipulatie en probleemoplossing.

Voorbeeld in Python:

a = 5  # Binair: 0101
b = 3  # Binair: 0011

result = a ^ b  # XOR operatie

print(result)  # Output: 6 (Binair: 0110)

In dit voorbeeld wordt de bitwise XOR-operator gebruikt om de bits van 5 en 3 te vergelijken. De bits die verschillend zijn (0 en 1, of 1 en 0) resulteren in een 1, terwijl de bits die hetzelfde zijn (0 en 0, of 1 en 1) resulteren in een 0. Het resultaat is 0110, wat in decimaal 6 is.

Gebruiksscenario's in programmeren:

• Swappen van variabelen zonder een tijdelijke variabele: Een slimme truc om twee variabelen te swappen zonder een tijdelijke variabele te gebruiken, maakt gebruik van de XOR-operatie. Dit is een efficiënte manier om geheugen te besparen.
• Cryptografische toepassingen: Zoals eerder vermeld, wordt XOR gebruikt in simpele encryptie-algoritmen. In programmeercontext kan dit gebruikt worden om data te verbergen of te beschermen.
• Het detecteren van veranderingen in data: Door twee versies van data te XOR'en, kun je snel de bits identificeren die zijn veranderd. Dit is handig bij debugging en versiebeheer.
• Bitmasking: XOR kan gebruikt worden om specifieke bits in een integer te toggelen (van 0 naar 1, of van 1 naar 0) zonder de andere bits te beïnvloeden.

Waarom is de XOR-poort zo belangrijk?

De XOR-poort, ondanks zijn relatief eenvoudige werking, is een krachtig hulpmiddel in de digitale wereld. Zijn unieke eigenschap dat de uitgang alleen waar is als de ingangen verschillend zijn, maakt hem essentieel voor veel toepassingen, van foutdetectie tot encryptie. Het begrijpen van de XOR-poort en zijn waarheidstabel is een fundamentele stap in het begrijpen van de werking van computers en andere digitale systemen.

De XOR-poort in het dagelijks leven: Een analogie

Stel je voor dat je besluit of je naar de bioscoop gaat. Je wilt gaan als ofwel je vriend A gaat, ofwel je vriend B, maar niet als ze allebei gaan, want dan wordt het te druk en minder leuk. Jouw beslissing om naar de bioscoop te gaan is dan analoog aan de werking van een XOR-poort: je gaat alleen als één van je vrienden gaat, maar niet allebei.

Conclusie: De Kracht van Verschil

De XOR-poort is meer dan alleen een tabel met nullen en enen. Het is een fundamenteel bouwsteen van de digitale wereld, met toepassingen die variëren van eenvoudige foutdetectie tot complexe encryptie. Door de waarheidstabel te begrijpen en te zien hoe de XOR-poort wordt gebruikt in zowel hardware als software, heb je een belangrijk inzicht gekregen in de werking van moderne technologie. De volgende keer dat je een computer gebruikt, bedenk dan dat de XOR-poort, met zijn simpele maar krachtige logica, een cruciale rol speelt in alles wat je doet. Blijf leren en ontdekken! Begrijpen is de eerste stap naar beheersing. Succes!
