Shear Force And Moment Diagrams

Laten we eerlijk zijn, constructieberekeningen kunnen soms voelen alsof je verdwaald bent in een doolhof van formules en abstracte concepten. Ben je een student die worstelt met shear force en momentdiagrammen, een jonge ingenieur die ze in de praktijk moet toepassen, of misschien zelfs een ervaren rot die gewoon een opfrissertje nodig heeft? Je bent niet de enige. Veel mensen vinden het lastig om deze diagrammen volledig te begrijpen en correct toe te passen. Het goede nieuws is: met de juiste aanpak en wat heldere uitleg, wordt het een stuk makkelijker.

Dit artikel is bedoeld om je op een praktische en begrijpelijke manier door de wereld van shear force en momentdiagrammen te leiden. We gaan niet alleen de theorie behandelen, maar ook kijken naar de real-world impact en hoe deze diagrammen je kunnen helpen bij het ontwerpen van veilige en efficiënte structuren.

Waarom zijn Shear Force en Moment Diagrammen Belangrijk?

Stel je voor: je bent een brug aan het ontwerpen. Je weet dat er auto's, vrachtwagens en misschien zelfs treinen overheen zullen rijden. Hoe zorg je ervoor dat die brug niet instort? Hier komen shear force en momentdiagrammen om de hoek kijken. Ze geven je een visueel overzicht van de interne krachten en momenten die in de brug ontstaan door de belasting. Zonder deze informatie zou je in feite in het duister tasten.

Maar het gaat niet alleen om bruggen. Deze diagrammen zijn van essentieel belang bij het ontwerpen van:

Gebouwen: Denk aan balken en kolommen die de last van de vloeren en het dak dragen.
Vliegtuigen: De vleugels moeten bestand zijn tegen de krachten van de lucht.
Machines: Verschillende onderdelen ondervinden krachten en momenten tijdens het gebruik.

Het correct interpreteren van shear force en momentdiagrammen helpt je om de zwakke plekken in een constructie te identificeren en te bepalen waar versterkingen nodig zijn. Het is letterlijk een kwestie van veiligheid en efficiëntie. Een constructie die te zwak is, kan falen, met mogelijk catastrofale gevolgen. Een constructie die overgedimensioneerd is, is onnodig duur.

Wat zijn Shear Force en Moment?

Voordat we naar de diagrammen zelf gaan, moeten we eerst de concepten shear force (schuifkracht) en moment begrijpen. Denk aan een balk die wordt belast. De shear force is de kracht die de balk probeert door te snijden, alsof je hem met een schaar probeert te knippen. Het moment is de neiging van de kracht om de balk te laten draaien of buigen.

Om dit beter te begrijpen, gebruik een simpel voorbeeld:

* Schuifkracht: Stel je voor dat je een stapel boeken op een plank legt. De plank ondervindt een neerwaartse kracht (het gewicht van de boeken). De reactiekracht van de steunen van de plank (bijvoorbeeld de muur) zorgt voor een opwaartse kracht. De shear force is de interne kracht in de plank die weerstand biedt aan deze krachten en voorkomt dat de plank in het midden doorbreekt. * Moment: Dezelfde stapel boeken zorgt er ook voor dat de plank doorbuigt. Dit doorbuigen wordt veroorzaakt door het moment. Het moment is groter naarmate je verder van de steunen af zit.

De shear force en het moment variëren langs de lengte van de balk, afhankelijk van de belasting en de steunpunten. De diagrammen zijn een grafische weergave van deze variaties.

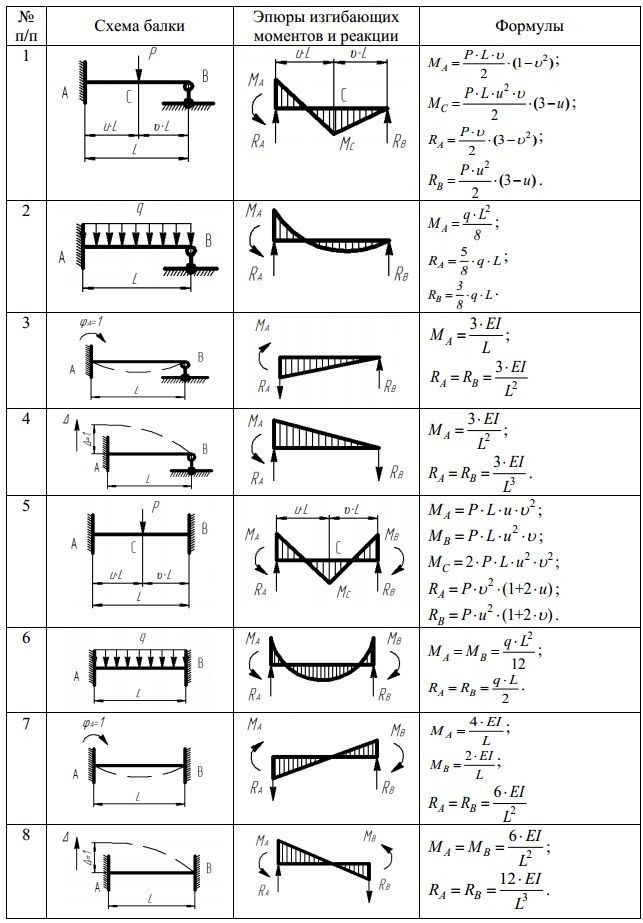

Het Tekenen van Shear Force en Moment Diagrammen

Het tekenen van deze diagrammen lijkt misschien ingewikkeld, maar het is een stapsgewijs proces.

Stap 1: Bereken de reactiekrachten

De eerste stap is het bepalen van de reactiekrachten bij de steunpunten. Dit is essentieel omdat deze krachten in evenwicht moeten zijn met de aangebrachte belastingen. Dit doe je door de evenwichtsvergelijkingen toe te passen: Som van de krachten in de verticale richting = 0 en Som van de momenten = 0.

Stap 2: Knip de balk door

Stel je voor dat je de balk op een bepaalde afstand 'x' van de linkerkant doorsnijdt. Beschouw alleen het linkergedeelte van de balk. Je moet dan de shear force (V) en het moment (M) tekenen die op de snede werken om het linkergedeelte in evenwicht te houden. De richting van V en M is conventioneel: V wijst naar beneden en M werkt met de klok mee.

Stap 3: Bereken de Shear Force en het Moment

Gebruik opnieuw de evenwichtsvergelijkingen om de waarden van V en M in termen van 'x' te berekenen. Dit geeft je een functie die de shear force en het moment beschrijft langs de lengte van de balk.

Stap 4: Teken de Diagrammen

Nu kun je de diagrammen tekenen. De horizontale as vertegenwoordigt de lengte van de balk, en de verticale as vertegenwoordigt de shear force (voor het shear force diagram) of het moment (voor het momentdiagram). Plot de waarden van V en M als functie van 'x'.

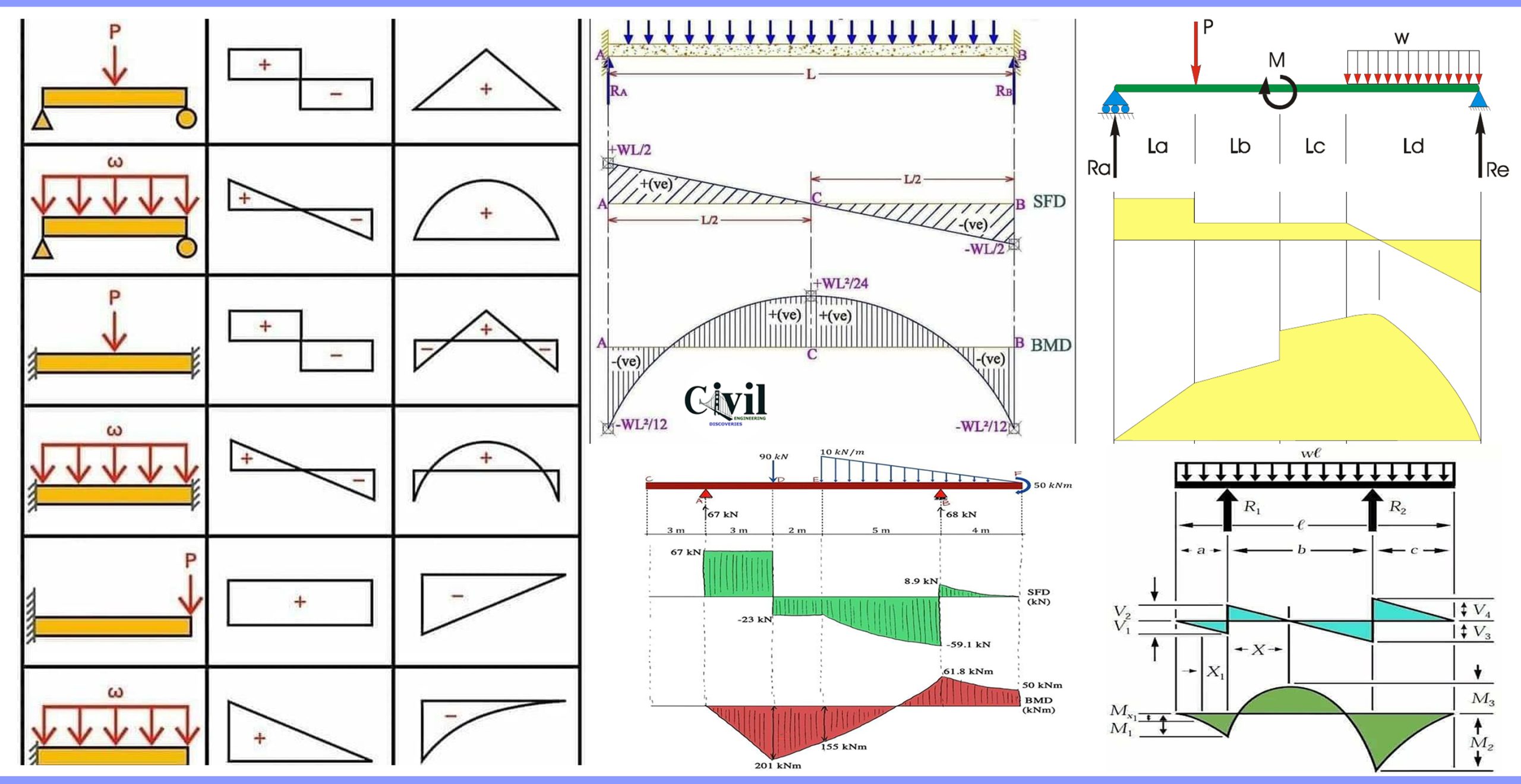

Belangrijke punten om te onthouden:

Een puntlast veroorzaakt een sprong in het shear force diagram.

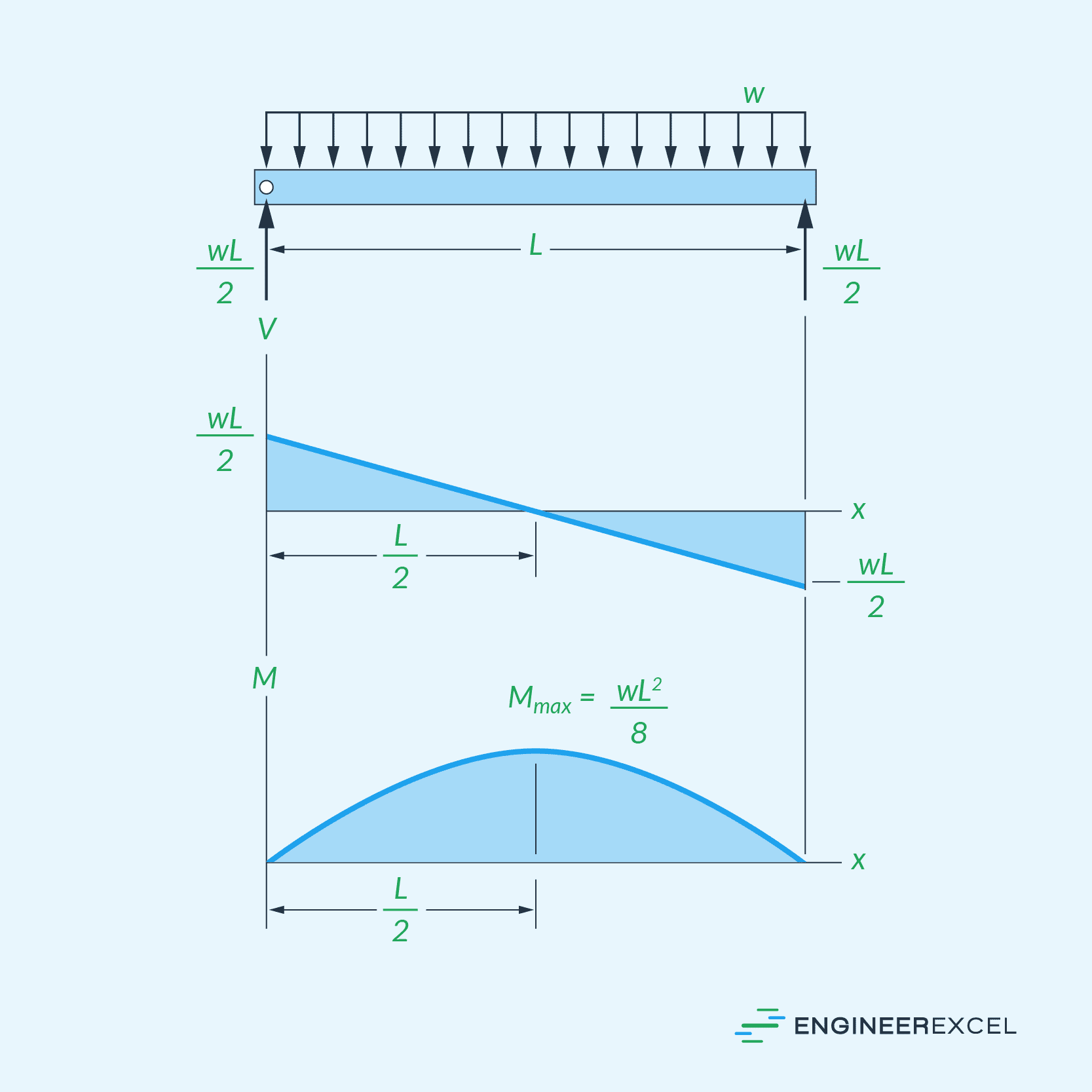

Een verdeelde belasting veroorzaakt een lineaire verandering in het shear force diagram.
Het momentdiagram is de integraal van het shear force diagram. Waar de shear force 0 is, is het moment meestal maximaal of minimaal.

Voorbeeld: Een simpele overspanning met een puntlast

Laten we een eenvoudige balk bekijken die aan beide uiteinden wordt ondersteund en in het midden een puntlast heeft. De reactiekrachten bij de steunpunten zijn elk gelijk aan de helft van de puntlast. Het shear force diagram zal constant zijn (gelijk aan de helft van de puntlast) tot aan de puntlast, waar het plotseling verandert in een gelijke maar tegengestelde waarde. Het momentdiagram zal lineair toenemen van nul bij de steunpunten tot een maximum in het midden van de balk.

Counterpoints en Misvattingen

Een veel voorkomende misvatting is dat shear force en momentdiagrammen alleen relevant zijn voor statische belastingen. Hoewel dit waar is voor eenvoudige analyses, kunnen ze ook worden gebruikt om dynamische belastingen te analyseren, al is het dan vaak met behulp van meer geavanceerde methoden zoals eindige elementen analyse. Een andere misvatting is dat je altijd de gehele balk moet doorsnijden. Soms kun je de analyse vereenvoudigen door de balk in meerdere segmenten te verdelen en elk segment afzonderlijk te analyseren.

Critici beweren soms dat er tegenwoordig betere software is om deze analyses uit te voeren. Dit klopt, maar het begrijpen van de basisprincipes van shear force en momentdiagrammen is nog steeds essentieel. Je moet de resultaten van de software kunnen interpreteren en valideren. Zonder een goed begrip van de onderliggende theorie kun je gemakkelijk fouten maken of conclusies trekken die niet kloppen.

Praktische Toepassingen en Oplossingen

De kennis van shear force en momentdiagrammen kan je helpen om praktische problemen op te lossen:

* Optimalisatie van balkprofielen: Door de momentdiagrammen te analyseren, kun je bepalen waar de maximale momenten optreden en de balk zo ontwerpen dat deze op die plekken het sterkst is. * Plaatsing van steunpunten: De diagrammen kunnen je helpen om de optimale plaatsing van steunpunten te bepalen om de krachten en momenten in de balk te minimaliseren. * Ontwerp van versterkingen: Als de krachten en momenten te hoog zijn voor de bestaande constructie, kun je de diagrammen gebruiken om te bepalen waar versterkingen nodig zijn.

Softwaretools kunnen het proces versnellen, maar het is cruciaal om een fundamenteel begrip te hebben van de concepten. Denk aan:

Software voor constructieberekeningen: Programma's zoals Autodesk Robot Structural Analysis, SAP2000 en SCIA Engineer kunnen worden gebruikt om complexe structuren te analyseren en automatisch shear force en momentdiagrammen te genereren.
Handmatige berekeningen: Begin met handmatige berekeningen om de principes te begrijpen en gebruik software om complexere problemen op te lossen.

Conclusie

Shear force en momentdiagrammen zijn essentiële hulpmiddelen voor ingenieurs en constructeurs. Ze bieden een visueel inzicht in de interne krachten en momenten die in een constructie optreden, waardoor je veilige en efficiënte ontwerpen kunt maken. Hoewel het proces in eerste instantie complex kan lijken, kan het door middel van een stapsgewijze aanpak en een goed begrip van de basisprincipes worden vereenvoudigd. Het is belangrijk om de real-world impact te begrijpen en softwaretools als hulpmiddel te gebruiken, maar de fundamentele kennis moet aanwezig zijn.

Ben je nu klaar om je nieuw verworven kennis in de praktijk te brengen en je eigen shear force en momentdiagrammen te tekenen? Begin met eenvoudige voorbeelden en bouw je vaardigheden geleidelijk op. Wat is het eerste project waar je deze kennis op gaat toepassen?
