Debiet Berekenen Met Druk En Diameter

Stel je voor: je staat in een brouwerij, bezig met het perfect afstellen van de biertoevoer naar de tanks. Of misschien ben je wel een enthousiaste hobbyist die een irrigatiesysteem in de tuin aanlegt. In beide gevallen (en vele andere situaties) is het cruciaal om te weten hoeveel vloeistof er door een leiding stroomt. Dit noemen we het debiet. Het kunnen berekenen van het debiet is essentieel voor efficiëntie, controle en het voorkomen van problemen zoals overbelasting of te lage druk.

Dit artikel is bedoeld voor iedereen die wil begrijpen hoe je het debiet kunt berekenen aan de hand van de druk en de diameter van een leiding. Of je nu een professional bent in de industrie, een student, of gewoon een nieuwsgierige doe-het-zelver, we zullen de concepten op een begrijpelijke manier uitleggen, zodat je zelf aan de slag kunt met deze berekeningen.

Wat is Debiet en Waarom is het Belangrijk?

Debiet, ook wel volumestroom genoemd, is de hoeveelheid vloeistof (of gas) die per tijdseenheid door een bepaalde doorsnede van een leiding stroomt. Het wordt meestal uitgedrukt in eenheden zoals liters per seconde (l/s), kubieke meter per uur (m³/h), of gallons per minuut (GPM).

Het is essentieel om het debiet te kennen om verschillende redenen:

• Efficiëntie: Zorg ervoor dat processen optimaal werken door de juiste hoeveelheid vloeistof te leveren.
• Veiligheid: Voorkom overbelasting van leidingen en apparatuur.
• Kostenbesparing: Optimaliseer het gebruik van resources en vermijd verspilling.
• Controle: Beheer processen nauwkeurig door de stroming te reguleren.
• Probleemoplossing: Identificeer en verhelp problemen in leidingsystemen, zoals verstoppingen of lekken.

De Basisformule: Debiet, Snelheid en Oppervlakte

De meest fundamentele formule voor het berekenen van het debiet is:

Q = A * v

Waar:

• Q staat voor het debiet (volume per tijdseenheid).
• A staat voor de oppervlakte van de doorsnede van de leiding.
• v staat voor de snelheid van de vloeistof.

Deze formule is vrij eenvoudig: het debiet is gelijk aan de doorsnede-oppervlakte van de leiding vermenigvuldigd met de gemiddelde stroomsnelheid van de vloeistof. Het probleem is vaak dat we de snelheid (v) niet direct kennen.

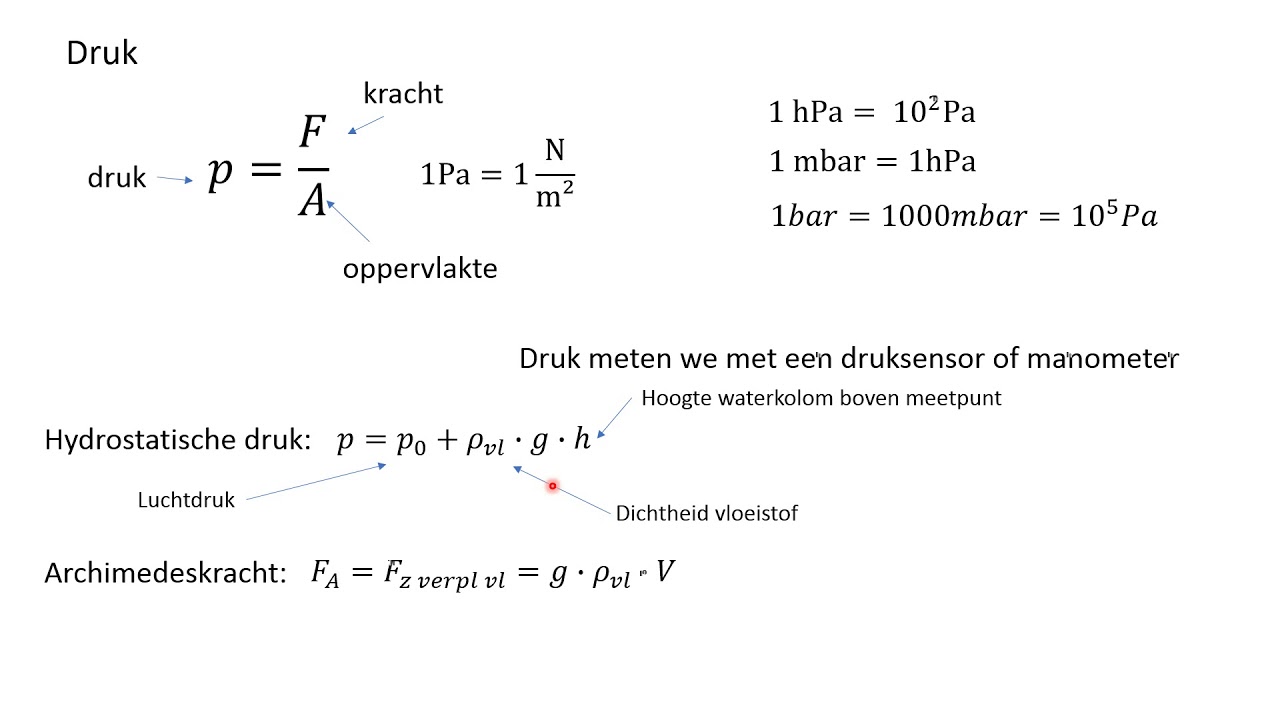

De Rol van Druk en Diameter

Gelukkig kunnen we de druk en de diameter gebruiken om een schatting te maken van de snelheid. De relatie tussen druk, diameter en snelheid is complexer en wordt beschreven door principes uit de vloeistofmechanica, waaronder de wet van Bernoulli en de wet van Poiseuille (afhankelijk van de omstandigheden).

De Wet van Bernoulli

De wet van Bernoulli stelt, in een vereenvoudigde vorm, dat voor een ideaal fluïdum (een vloeistof zonder viscositeit en onsamendrukbaar) de totale energie van een vloeistofstroom constant blijft. Dit betekent dat een toename van de snelheid van de vloeistof gepaard gaat met een afname van de druk of de potentiële energie van de vloeistof.

De formule van Bernoulli luidt:

P + (1/2) * ρ * v² + ρ * g * h = constant

Waar:

• P staat voor de druk.
• ρ staat voor de dichtheid van de vloeistof.
• v staat voor de snelheid van de vloeistof.
• g staat voor de valversnelling (ongeveer 9.81 m/s²).
• h staat voor de hoogte (potentiële energie).

In de praktijk is de wet van Bernoulli niet direct te gebruiken om het debiet te berekenen op basis van druk en diameter, omdat de formule uitgaat van een ideaal fluïdum zonder viscositeit en verliezen. Echter, het principe dat druk en snelheid omgekeerd evenredig zijn, is fundamenteel.

De Wet van Poiseuille

De wet van Poiseuille is relevanter voor het berekenen van het debiet in leidingen, vooral bij laminaire stroming (wanneer de vloeistof in nette lagen stroomt zonder turbulentie). Deze wet beschrijft de relatie tussen het debiet, de drukval, de viscositeit van de vloeistof en de afmetingen van de leiding.

De formule van Poiseuille luidt:

Q = (π * r⁴ * ΔP) / (8 * η * L)

Waar:

• Q staat voor het debiet.
• π staat voor pi (ongeveer 3.14159).
• r staat voor de straal van de leiding (de helft van de diameter).
• ΔP staat voor de drukval over de lengte van de leiding.
• η staat voor de dynamische viscositeit van de vloeistof.
• L staat voor de lengte van de leiding.

Deze formule laat zien dat het debiet recht evenredig is met de vierde macht van de straal (en dus de diameter). Een kleine toename in diameter heeft dus een significant effect op het debiet. Het debiet is ook recht evenredig met de drukval en omgekeerd evenredig met de viscositeit en de lengte van de leiding.

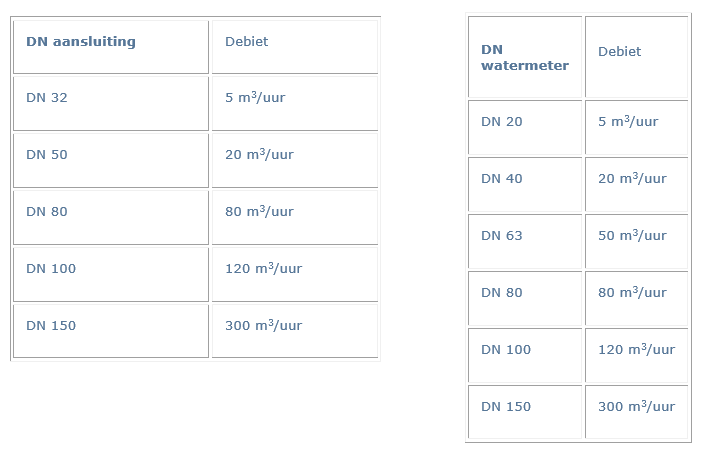

Praktische Berekening: Stappenplan

Hoewel de wet van Poiseuille een goede benadering kan geven, is het belangrijk te onthouden dat deze wet geldt voor laminaire stroming en ideale omstandigheden. In de praktijk spelen factoren zoals turbulentie, ruwheid van de leiding en lokale weerstanden (bochten, kleppen) een rol. Daarom is het vaak noodzakelijk om empirische formules en correctiefactoren te gebruiken. Hier is een stappenplan om een schatting te maken van het debiet:

Stap 1: Verzamel de Benodigde Gegevens

• Diameter (D) van de leiding: Meet de binnendiameter nauwkeurig. Gebruik de straal (r = D/2) voor de berekeningen.
• Druk (P): Meet de druk in de leiding. Let op: je hebt de drukval (ΔP) nodig, dus het verschil in druk tussen twee punten. Als je alleen de druk op één punt weet, moet je aannames doen over de druk elders in het systeem.
• Vloeistof: Identificeer de vloeistof en zoek de dichtheid (ρ) en viscositeit (η) op. Deze waarden zijn temperatuurafhankelijk, dus zorg ervoor dat je de juiste waarden gebruikt bij de heersende temperatuur.
• Lengte (L): Meet de lengte van de leiding tussen de punten waar je de drukval hebt gemeten.

Stap 2: Bepaal het Stromingsregime

Bereken het Reynoldsgetal (Re) om te bepalen of de stroming laminair of turbulent is:

Re = (ρ * v * D) / η

Waarbij:

• ρ is de dichtheid van de vloeistof.
• v is de snelheid van de vloeistof (dit is wat we proberen te schatten, dus we moeten een iteratieve aanpak gebruiken).
• D is de diameter van de leiding.
• η is de dynamische viscositeit van de vloeistof.

Als Re < 2300, is de stroming laminair. Als Re > 4000, is de stroming turbulent. Tussen 2300 en 4000 is de stroming transitie.

Aangezien we de snelheid (v) nog niet kennen, kun je een eerste schatting maken van het debiet (Q) met behulp van de wet van Poiseuille (als je denkt dat de stroming laminair is). Gebruik deze geschatte Q om een eerste schatting van v te maken (v = Q/A) en bereken vervolgens het Reynoldsgetal. Als het Reynoldsgetal aangeeft dat de stroming turbulent is, is de wet van Poiseuille niet correct en moet je andere methoden gebruiken.

Stap 3: Bereken het Debiet (Afhankelijk van het Stromingsregime)

• Laminaire Stroming: Gebruik de wet van Poiseuille.
• Turbulente Stroming: De wet van Poiseuille is niet meer nauwkeurig. Je kunt dan gebruik maken van de Darcy-Weisbach vergelijking in combinatie met de Moody chart, of empirische formules die specifiek zijn voor de betreffende vloeistof en het type leiding. Deze methoden vereisen vaak een iteratieve aanpak om de wrijvingsfactor te bepalen.

Stap 4: Houd Rekening met Lokale Weerstanden

Boekingen, kleppen en andere fittingen veroorzaken drukverliezen die niet worden meegenomen in de basisformules. Deze drukverliezen kunnen worden berekend met behulp van weerstandscoëfficiënten (K-waarden) die specifiek zijn voor elk type fitting. De drukval over een fitting is dan ΔP = K * (1/2) * ρ * v².

Belangrijke Overwegingen en Valkuilen

• Nauwkeurigheid van Metingen: De nauwkeurigheid van de diameter- en drukmetingen is cruciaal. Kleine fouten kunnen leiden tot grote verschillen in de berekende debiet.
• Viscositeit: De viscositeit van de vloeistof is temperatuurafhankelijk. Gebruik de juiste viscositeit voor de heersende temperatuur.
• Turbulentie: Bij turbulente stroming zijn de berekeningen complexer en vereisen ze vaak empirische formules en iteratieve methoden.
• Lokale Weerstanden: Vergeet niet de drukverliezen veroorzaakt door fittingen, kleppen en andere obstakels in de leiding.
• Niet-Newtonse Vloeistoffen: Sommige vloeistoffen (bijv. sommige soorten verf, bloed) vertonen een niet-Newtonse viscositeit. Voor deze vloeistoffen zijn de bovenstaande formules niet geldig.

Conclusie: Debiet Berekenen is een Krachtige Tool

Het berekenen van het debiet op basis van druk en diameter is een waardevolle vaardigheid voor iedereen die met vloeistofsystemen werkt. Hoewel de berekeningen complex kunnen zijn, afhankelijk van de omstandigheden, biedt het een inzicht in de werking van de systemen en maakt het mogelijk om processen te optimaliseren, problemen op te lossen en verspilling te voorkomen. Door de basisprincipes te begrijpen en de juiste formules en correctiefactoren te gebruiken, kun je een betrouwbare schatting maken van het debiet en zo bijdragen aan een efficiëntere en veiligere werkomgeving. Experimenteer, leer en aarzel niet om professioneel advies in te winnen als je er niet uitkomt. Succes met je volgende debietberekening!
