Hoe Bereken Je De Frequentie

Frequentie, in de meest eenvoudige bewoordingen, is het aantal keren dat iets zich herhaalt binnen een bepaalde tijdsperiode. Het is een fundamenteel concept in de wetenschap en technologie, en het begrijpen ervan is essentieel voor veel toepassingen, van het afstemmen van een radio tot het diagnosticeren van medische aandoeningen. Deze uitleg behandelt hoe je de frequentie berekent, de toepassingen ervan en de factoren die de meting kunnen beïnvloeden.

Wat is Frequentie?

De frequentie van een periodiek verschijnsel is het aantal keren dat dat verschijnsel zich herhaalt in een bepaalde tijdseenheid. De standaardeenheid van frequentie is de hertz (Hz), genoemd naar de Duitse natuurkundige Heinrich Hertz. Eén hertz staat voor één cyclus per seconde.

Dus, als een gebeurtenis 5 keer per seconde plaatsvindt, is de frequentie 5 Hz. Grotere frequenties worden vaak uitgedrukt in kilohertz (kHz, 1000 Hz), megahertz (MHz, 1.000.000 Hz) of gigahertz (GHz, 1.000.000.000 Hz).

Verschil tussen Frequentie en Periode

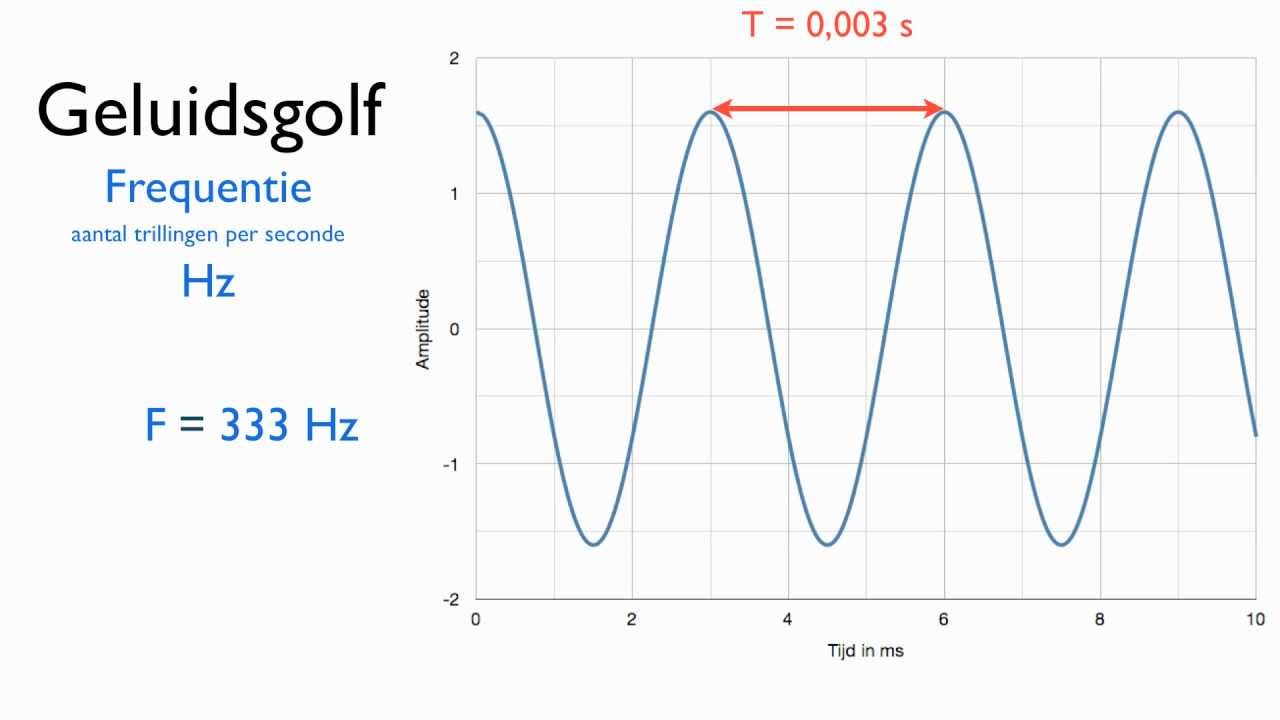

Het is belangrijk om de frequentie te onderscheiden van de periode. De periode is de tijdsduur van één cyclus. Frequentie en periode zijn reciproque van elkaar:

Frequentie (f) = 1 / Periode (T)

Periode (T) = 1 / Frequentie (f)

Dus, als een golf een periode heeft van 0.1 seconde, dan is de frequentie 1 / 0.1 = 10 Hz.

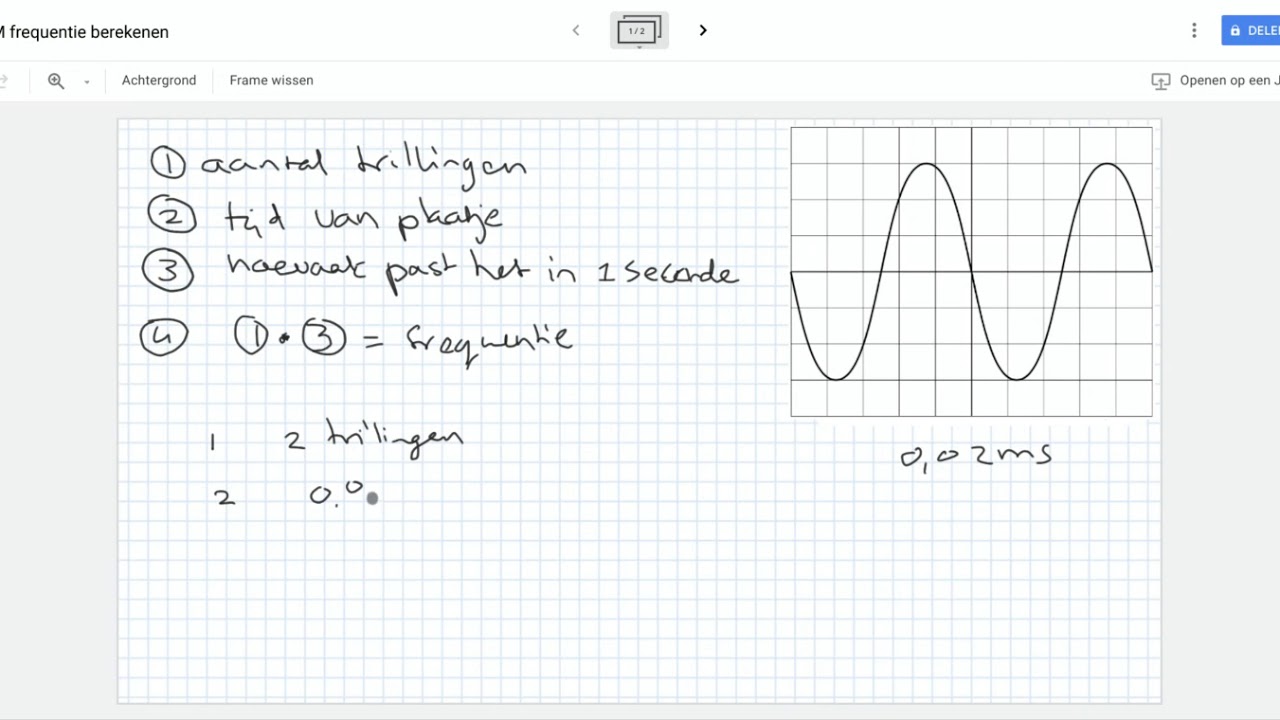

Hoe Bereken Je De Frequentie?

Er zijn verschillende manieren om de frequentie te berekenen, afhankelijk van de aard van het fenomeen dat wordt gemeten.

1. Directe Telling

De meest eenvoudige methode is om het aantal cycli direct te tellen gedurende een bepaalde tijdsduur. Dit is vooral handig voor relatief lage frequenties die gemakkelijk met het blote oog of met eenvoudige instrumenten kunnen worden gemeten.

Voorbeeld: Je ziet een slinger 20 keer heen en weer bewegen in 1 minuut (60 seconden). De frequentie is dan 20 cycli / 60 seconden = 0.33 Hz.

2. Gebruik van een Frequentieteller

Voor hogere frequenties, zoals die in elektronische circuits of radiosignalen, wordt vaak een frequentieteller gebruikt. Een frequentieteller is een elektronisch instrument dat automatisch het aantal cycli per seconde meet en de frequentie weergeeft.

De frequentieteller werkt door het ingangssignaal te verwerken en de overgangen (bijvoorbeeld van laag naar hoog voltage) te tellen gedurende een specifieke tijdsperiode. Moderne frequentietellers kunnen frequenties meten tot in de GHz-bereik.

3. Gebruik van een Oscilloscoop

Een oscilloscoop is een instrument dat een grafische weergave geeft van een signaal in de tijd. Door de tijdsduur van één cyclus (de periode) op de oscilloscoop af te lezen, kan de frequentie worden berekend met de formule f = 1 / T.

Oscilloscopen zijn vooral handig voor het analyseren van complexe signalen die niet perfect periodiek zijn. Ze bieden een visuele representatie van de golfvorm, waardoor je eventuele afwijkingen of verstoringen kunt identificeren.

4. Gebruik van Sensoren en Data-acquisitie Systemen

In veel toepassingen worden sensoren gebruikt om een fysieke grootheid (bijvoorbeeld trillingen, geluid, druk) om te zetten in een elektrisch signaal. Dit signaal kan vervolgens worden verwerkt door een data-acquisitie systeem (DAQ) om de frequentie te bepalen.

Voorbeeld: Een accelerometer meet de trillingen van een machine. Het DAQ-systeem analyseert het signaal van de accelerometer en berekent de frequentie van de trillingen. Dit kan worden gebruikt om machinefouten te detecteren.

5. Fourier-analyse

Voor complexe signalen die bestaan uit meerdere frequenties, kan Fourier-analyse worden gebruikt. Fourier-analyse is een wiskundige techniek die een signaal kan ontleden in zijn verschillende frequentiecomponenten.

De Fast Fourier Transform (FFT) is een efficiënt algoritme voor het uitvoeren van Fourier-analyse. FFT wordt veel gebruikt in signaalverwerking, audio-engineering en beeldverwerking.

Real-World Voorbeelden en Toepassingen

Frequentie speelt een cruciale rol in veel aspecten van ons leven:

• Radio en Televisie: Radiozenders en televisiezenders zenden signalen uit op specifieke frequenties. Je radio of televisie stemt af op die frequentie om het signaal te ontvangen.
• Muziek: De toonhoogte van een muzikale noot wordt bepaald door de frequentie van de geluidsgolf. Hogere frequenties corresponderen met hogere tonen.
• Medische Diagnostiek: ECG (elektrocardiogram) meet de elektrische activiteit van het hart. De frequentie en amplitude van de ECG-golven kunnen informatie geven over de gezondheid van het hart. EEG (elektro-encefalogram) meet de elektrische activiteit van de hersenen en wordt gebruikt voor het diagnosticeren van aandoeningen zoals epilepsie.
• Communicatie: Mobiele telefoons, Wi-Fi routers en satellieten gebruiken elektromagnetische golven om informatie te verzenden. De frequentie van deze golven bepaalt de datasnelheid en het bereik van de communicatie.
• Industriële Automatisering: Frequentieomvormers worden gebruikt om de snelheid van elektromotoren te regelen. Door de frequentie van de spanning die aan de motor wordt toegevoerd te veranderen, kan de snelheid nauwkeurig worden aangepast.

Voorbeeld data:

• Een standaard wisselstroomnetwerk in Europa heeft een frequentie van 50 Hz.
• Wi-Fi werkt typisch op frequenties van 2.4 GHz of 5 GHz.
• Het hoorbare frequentiebereik voor mensen ligt tussen ongeveer 20 Hz en 20 kHz.

Factoren die de Frequentiemeting Beïnvloeden

De nauwkeurigheid van de frequentiemeting kan worden beïnvloed door verschillende factoren:

• Ruis: Ruis in het signaal kan de detectie van cycli bemoeilijken en leiden tot meetfouten.
• Harmonischen: Signalen kunnen harmonischen bevatten, dit zijn frequenties die een veelvoud zijn van de grondfrequentie. Het is belangrijk om te weten welke frequentie gemeten moet worden en de instrumenten hierop af te stemmen.
• Nauwkeurigheid van het Instrument: De nauwkeurigheid van de frequentieteller, oscilloscoop of ander meetinstrument is van cruciaal belang.
• Sampling Rate (voor digitale metingen): Bij het digitaliseren van een signaal is de sampling rate (het aantal samples per seconde) van belang. De Nyquist-stelling stelt dat de sampling rate minstens twee keer zo hoog moet zijn als de hoogste frequentie die gemeten moet worden, om aliasing te voorkomen.

Conclusie

Het berekenen van de frequentie is een cruciale vaardigheid in veel wetenschappelijke en technische disciplines. Van het tellen van cycli met de hand tot het gebruik van geavanceerde instrumenten zoals frequentietellers en oscilloscopen, er zijn verschillende methoden beschikbaar om de frequentie te bepalen. Het begrijpen van de factoren die de meting kunnen beïnvloeden, is essentieel voor nauwkeurige resultaten.

Wil je meer leren over frequentie en signaalverwerking? Overweeg dan om cursussen te volgen over elektronica, signaalverwerking of natuurkunde. Er zijn ook veel online resources en tutorials beschikbaar om je kennis verder te verdiepen. Experimenteer met verschillende meetmethoden en instrumenten om je vaardigheden te verbeteren.
