Hoe Bereken Je De Weerstand

Heb je je ooit afgevraagd waarom die ene lamp in huis zo zwak brandt, of waarom je DIY elektronica project niet helemaal werkt zoals je had gehoopt? Grote kans dat de weerstand een rol speelt! Weerstand is een cruciale factor in de elektriciteit, en het begrijpen ervan kan je helpen veelvoorkomende problemen op te lossen, en zelfs je eigen elektronische gadgets te bouwen. Dit artikel duikt in de wereld van weerstand en legt uit hoe je deze berekent, zodat je meer grip krijgt op de elektrische stromen in jouw projecten en apparaten.

Wat is Weerstand Eigenlijk?

Stel je voor: elektriciteit is als water dat door een pijp stroomt. De weerstand is dan de vernauwing in die pijp, die de waterstroom (de elektrische stroom) belemmert. Weerstand is dus de eigenschap van een materiaal om de doorgang van elektrische stroom tegen te werken. Hoe hoger de weerstand, hoe minder stroom er door het materiaal kan vloeien bij een bepaalde spanning.

De eenheid van weerstand is de Ohm (Ω), vernoemd naar de Duitse natuurkundige Georg Ohm.

Verschillende materialen hebben verschillende weerstanden. Metalen zoals koper en zilver hebben een lage weerstand en worden daarom vaak gebruikt in elektriciteitsdraden. Materialen zoals rubber en glas hebben een hoge weerstand en worden gebruikt als isolatoren.

De Wet van Ohm: De Basis van Weerstandsberekening

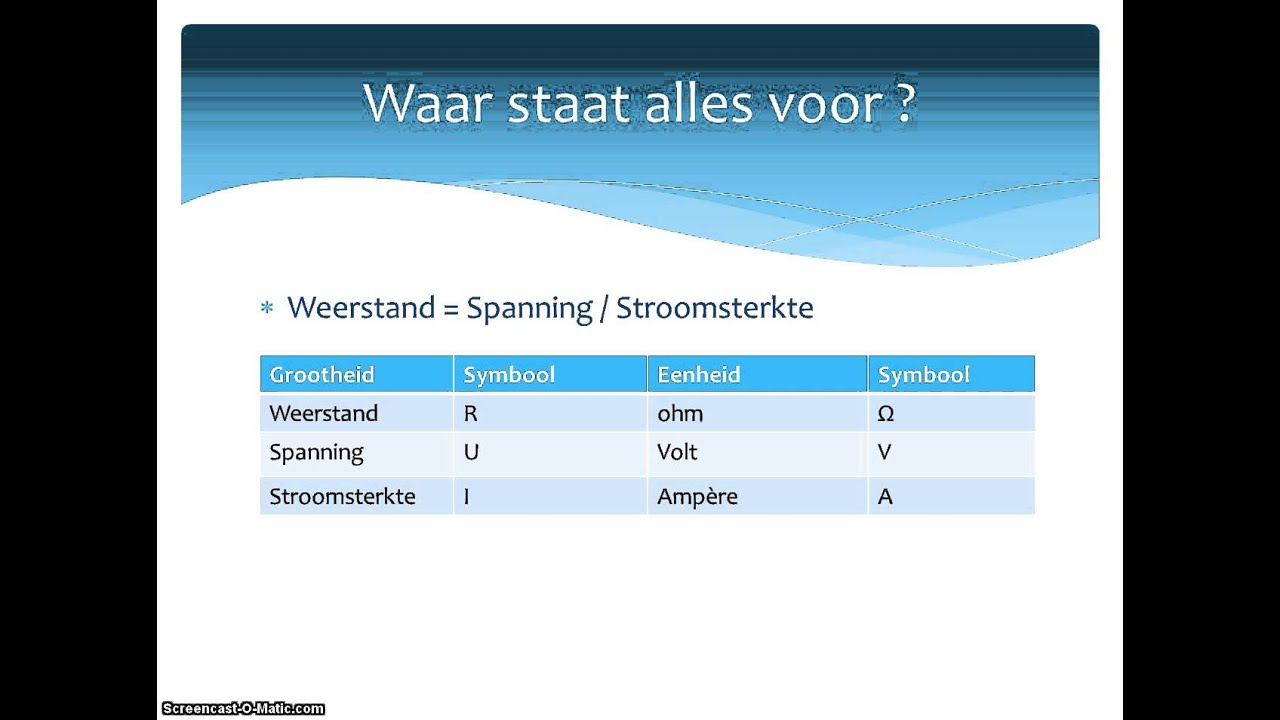

De Wet van Ohm is de hoeksteen van de elektriciteit en geeft de relatie weer tussen spanning (V), stroom (I) en weerstand (R):

V = I * R

Waar:

• V staat voor spanning, gemeten in Volt (V)
• I staat voor stroomsterkte, gemeten in Ampère (A)
• R staat voor weerstand, gemeten in Ohm (Ω)

Deze eenvoudige formule stelt je in staat om de weerstand te berekenen als je de spanning en stroomsterkte kent, of omgekeerd, de stroomsterkte te berekenen als je de spanning en weerstand kent, enzovoort.

Voorbeeld:

Stel, je hebt een apparaat dat werkt op 12V en een stroom van 0.5A trekt. Wat is de weerstand van het apparaat?

Gebruik de formule V = I * R, en herschrijf deze om R te vinden:

R = V / I

Vul de waarden in:

R = 12V / 0.5A = 24 Ω

De weerstand van het apparaat is dus 24 Ohm.

Methoden om Weerstand te Berekenen

Er zijn verschillende manieren om de weerstand te berekenen, afhankelijk van de beschikbare informatie:

1. Gebruik van de Wet van Ohm

Zoals hierboven uitgelegd, is dit de meest directe methode als je de spanning en stroomsterkte kent.

2. Kleurcodes op Weerstanden

Weerstanden hebben vaak kleurcodes die de waarde van de weerstand aangeven. Deze codes bestaan uit gekleurde banden die elk een cijfer vertegenwoordigen. Er zijn tabellen en online tools beschikbaar die je helpen de kleurcodes te ontcijferen en de weerstandswaarde te bepalen. Het is een handige methode, vooral als de weerstand zelf geen duidelijke markeringen heeft.

Bijvoorbeeld, een weerstand met de kleurcodes bruin, zwart, rood en goud heeft de volgende betekenis:

• Bruin: 1
• Zwart: 0
• Rood: vermenigvuldig met 10² (100)
• Goud: 5% tolerantie

De weerstandswaarde is dus 10 * 100 = 1000 Ohm, met een tolerantie van 5%.

3. Meting met een Multimeter

Een multimeter is een onmisbaar hulpmiddel voor iedereen die met elektronica werkt. Het kan verschillende elektrische grootheden meten, waaronder weerstand. Om de weerstand te meten, stel je de multimeter in op de Ohm (Ω) stand en plaats je de meetpennen op de uiteinden van de weerstand. De multimeter geeft dan de gemeten weerstandswaarde weer.

Belangrijk: Zorg ervoor dat de stroom is uitgeschakeld in het circuit voordat je de weerstand meet om schade aan de multimeter of het circuit te voorkomen. Haal de weerstand indien mogelijk uit het circuit om te meten.

4. Weerstand in Serie en Parallel

Wanneer weerstanden in serie of parallel geschakeld zijn, moet je een andere formule gebruiken om de totale weerstand te berekenen.

Weerstanden in Serie:

Wanneer weerstanden in serie geschakeld zijn, is de totale weerstand gelijk aan de som van de individuele weerstanden:

R_totaal = R₁ + R₂ + R₃ + ...

Voorbeeld: Als je drie weerstanden van 10 Ohm, 20 Ohm en 30 Ohm in serie hebt geschakeld, is de totale weerstand 10 + 20 + 30 = 60 Ohm.

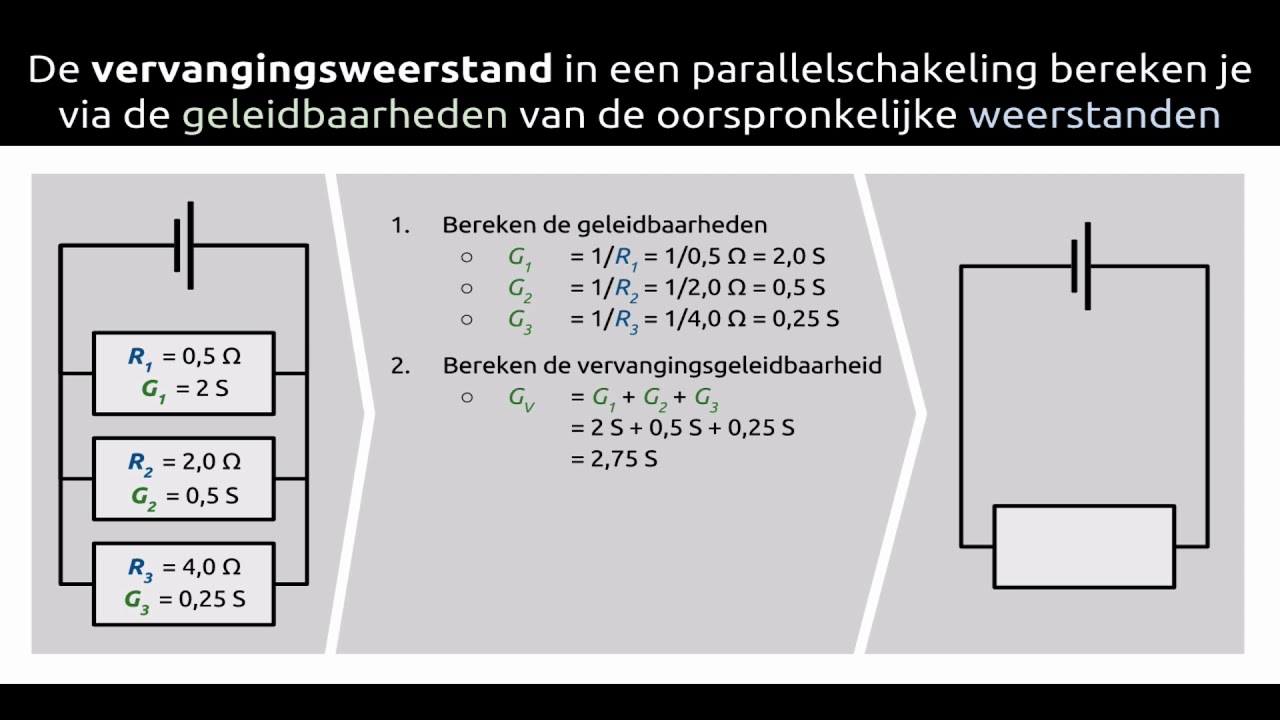

Weerstanden in Parallel:

Wanneer weerstanden in parallel geschakeld zijn, is de reciproke van de totale weerstand gelijk aan de som van de reciproke van de individuele weerstanden:

1 / R_totaal = 1 / R₁ + 1 / R₂ + 1 / R₃ + ...

Of herschreven voor twee weerstanden:

R_totaal = (R₁ * R₂) / (R₁ + R₂)

Voorbeeld: Als je twee weerstanden van 10 Ohm en 20 Ohm in parallel hebt geschakeld, is de totale weerstand (10 * 20) / (10 + 20) = 200 / 30 = 6.67 Ohm.

Factoren die de Weerstand Beïnvloeden

De weerstand van een materiaal wordt beïnvloed door verschillende factoren:

• Materiaal: Verschillende materialen hebben verschillende weerstanden.
• Temperatuur: De weerstand van de meeste materialen neemt toe met de temperatuur.
• Lengte: De weerstand is direct evenredig met de lengte van het materiaal. Een langere draad heeft een hogere weerstand dan een kortere draad van hetzelfde materiaal en dezelfde doorsnede.
• Doorsnede: De weerstand is omgekeerd evenredig met de doorsnede van het materiaal. Een dikkere draad heeft een lagere weerstand dan een dunnere draad van hetzelfde materiaal en dezelfde lengte.

Waarom is Weerstand Belangrijk?

Weerstand is essentieel in de elektronica om verschillende redenen:

• Stroombegrenzing: Weerstanden worden gebruikt om de stroomsterkte in een circuit te beperken en te voorkomen dat componenten overbelast raken.
• Spanningsdeling: Weerstanden kunnen worden gebruikt om de spanning over verschillende delen van een circuit te verdelen.
• Signaalmodificatie: Weerstanden kunnen worden gebruikt om signalen te verzwakken of te filteren.
• Sensor Technologie: In vele sensoren (zoals temperatuursensoren, lichtsensoren, etc.) wordt de weerstand gebruikt om de verandering in een fysische parameter te meten.

Praktische Toepassingen

Hier zijn enkele concrete voorbeelden van hoe je weerstandsberekeningen in de praktijk kunt gebruiken:

• LED-schakelingen: LEDs vereisen een bepaalde stroomsterkte om correct te werken. Een weerstand wordt gebruikt om de stroom door de LED te beperken en te voorkomen dat deze doorbrandt.
• Potentiometers: Een potentiometer is een variabele weerstand die gebruikt kan worden om de spanning of stroomsterkte in een circuit aan te passen, bijvoorbeeld voor volumeregeling in een audioapparaat.
• Verwarmingselementen: Apparaten zoals waterkokers en broodroosters gebruiken weerstandsdraden om warmte te genereren. De hoeveelheid warmte is afhankelijk van de weerstand van de draad en de stroomsterkte die erdoorheen loopt.

Conclusie

Het berekenen van weerstand is een fundamentele vaardigheid voor iedereen die met elektriciteit en elektronica werkt. Door de Wet van Ohm te begrijpen en te weten hoe je weerstanden in serie en parallel berekent, kun je je eigen circuits ontwerpen, problemen oplossen en je projecten succesvol tot een einde brengen. Dus, duik erin, experimenteer en ontdek de fascinerende wereld van weerstand!

Hopelijk heeft dit artikel je een helder inzicht gegeven in de basisprincipes van weerstand en hoe je deze kunt berekenen. Met deze kennis ben je beter voorbereid om je eigen elektronische projecten aan te pakken en de mysteries van de elektriciteit te ontrafelen!
