Natuurkunde Havo 3 Hoofdstuk 1 Elektriciteit

Welkom bij dit overzicht van Hoofdstuk 1 Elektriciteit voor Natuurkunde Havo 3. Elektriciteit is een fundamenteel concept in de natuurkunde, en dit hoofdstuk legt de basis voor een dieper begrip van elektrische circuits, stroom, spanning en weerstand. We duiken in de kernconcepten, voorzien van concrete voorbeelden en praktische toepassingen.

Kernconcepten van Elektriciteit

Elektrische Lading

Alles begint met elektrische lading. Er zijn twee soorten: positieve lading (zoals in protonen) en negatieve lading (zoals in elektronen). Gelijke ladingen stoten elkaar af, en ongelijke ladingen trekken elkaar aan. Dit is de basis van elektrische krachten.

De hoeveelheid lading wordt gemeten in Coulomb (C). Een enkele elektron heeft een lading van ongeveer -1.602 x 10^-19 C. Dit is een ontzettend kleine waarde, wat verklaart waarom we meestal spreken over de beweging van miljarden elektronen tegelijk.

Voorbeeld: Denk aan een statische elektriciteitsexperiment waarbij je een ballon over je haar wrijft. Elektronen worden overgedragen van je haar naar de ballon, waardoor de ballon een negatieve lading krijgt en je haar een positieve. De ballon kan nu lichte objecten aantrekken, zoals stukjes papier.

Elektrische Stroom (I)

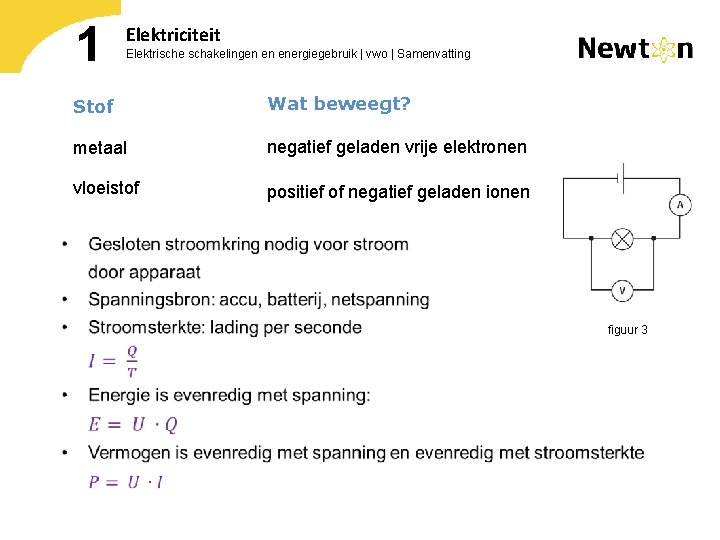

Elektrische stroom is de hoeveelheid lading die per tijdseenheid door een bepaald punt stroomt. Met andere woorden, het is de snelheid waarmee elektrische lading beweegt. Het symbool voor stroom is I, en de eenheid is Ampère (A). Eén Ampère is gelijk aan één Coulomb per seconde (1 A = 1 C/s).

Stroom kan worden vergeleken met de waterstroom in een rivier. Hoe meer water er per seconde voorbij een bepaald punt stroomt, hoe groter de stroom. In een elektrische circuit zijn het de elektronen die bewegen en de stroom vormen.

Formule: I = Q / t, waarbij I de stroom is (in Ampère), Q de lading is (in Coulomb), en t de tijd is (in seconden).

Voorbeeld: Een lamp van 60W die op een 230V stopcontact is aangesloten, trekt een stroom van ongeveer 0.26 Ampère (I = P/U, waarbij P het vermogen is en U de spanning).

Elektrische Spanning (U)

Elektrische spanning, ook wel potentiaalverschil genoemd, is het verschil in elektrische potentiaal tussen twee punten. Het is de energie die nodig is om een eenheidslading van het ene punt naar het andere te verplaatsen. Het symbool voor spanning is U, en de eenheid is Volt (V).

Spanning kan worden vergeleken met het hoogteverschil in een rivier. Hoe groter het hoogteverschil, hoe harder het water stroomt. In een elektrisch circuit drijft spanning de stroom aan.

Formule: U = W / Q, waarbij U de spanning is (in Volt), W de energie is (in Joule), en Q de lading is (in Coulomb).

Voorbeeld: Een batterij van 1.5V levert een spanning van 1.5 Volt. Dit betekent dat er 1.5 Joule aan energie nodig is om 1 Coulomb aan lading van de ene pool van de batterij naar de andere te verplaatsen.

Elektrische Weerstand (R)

Elektrische weerstand is de mate waarin een materiaal de doorgang van elektrische stroom belemmert. Het symbool voor weerstand is R, en de eenheid is Ohm (Ω). Materialen met een hoge weerstand laten de stroom moeilijk door, terwijl materialen met een lage weerstand de stroom gemakkelijk doorlaten.

Weerstand kan worden vergeleken met obstakels in een rivier. Hoe meer obstakels er zijn, hoe moeilijker het is voor het water om te stromen. In een elektrisch circuit zetten weerstanden spanning om in warmte.

Voorbeeld: Een gloeilamp heeft een weerstandsdraad die de stroom beperkt. De elektrische energie wordt omgezet in warmte, waardoor de draad gaat gloeien en licht uitzendt.

De Wet van Ohm

De Wet van Ohm is een fundamentele wet in de elektriciteit die het verband legt tussen spanning (U), stroom (I) en weerstand (R). De wet stelt dat de spanning over een weerstand gelijk is aan de stroom door de weerstand maal de weerstandswaarde.

Formule: U = I * R

Deze wet is cruciaal voor het analyseren en ontwerpen van elektrische circuits. Met behulp van de Wet van Ohm kunnen we de stroom, spanning of weerstand berekenen als de andere twee waarden bekend zijn.

Voorbeeld: Als een weerstand van 10 Ohm is aangesloten op een spanning van 12V, dan zal er een stroom van 1.2 Ampère door de weerstand lopen (I = U/R = 12V / 10Ω = 1.2A).

Elektrische Schakelingen

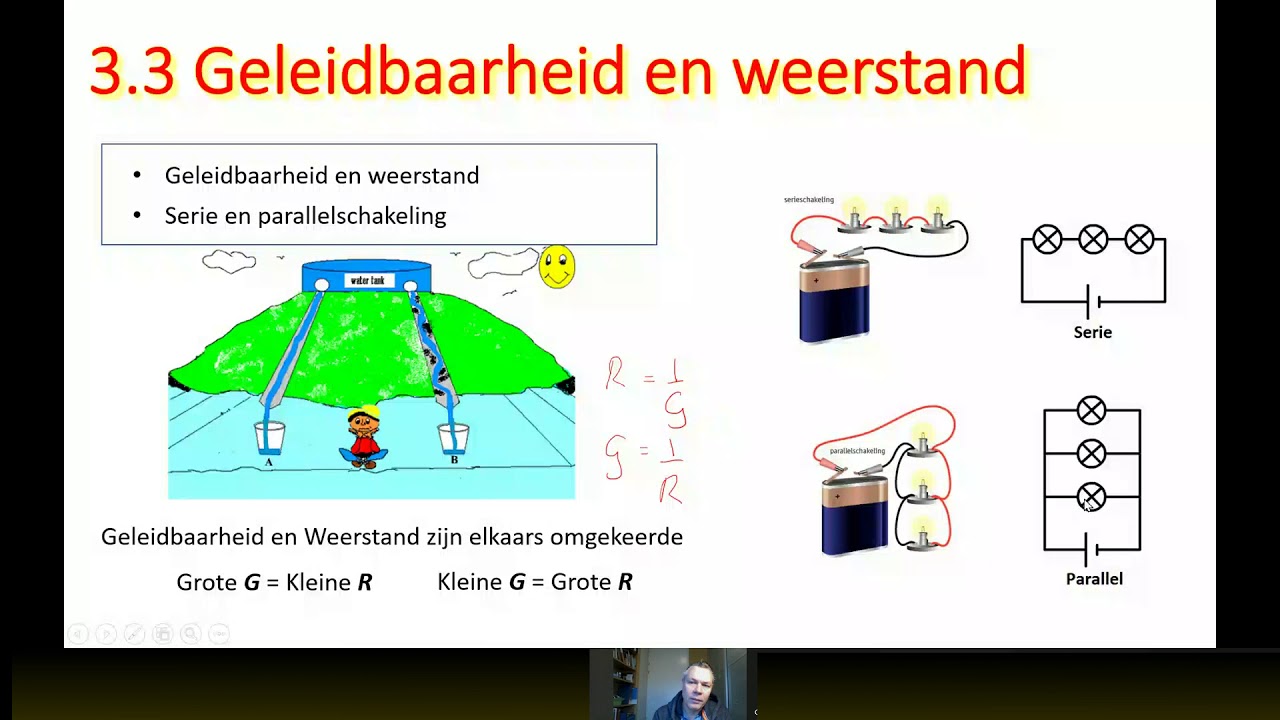

Serieschakeling

In een serieschakeling zijn de componenten achter elkaar geschakeld, zodat de stroom door alle componenten gelijk is. De totale weerstand van de schakeling is de som van de individuele weerstanden.

Kenmerken:

Stroom (I) is constant door de hele schakeling.
Totale spanning (U_totaal) is de som van de spanningen over de individuele componenten: U_totaal = U₁ + U₂ + U₃ + ...
Totale weerstand (R_totaal) is de som van de individuele weerstanden: R_totaal = R₁ + R₂ + R₃ + ...

Voorbeeld: Kerstverlichting waarbij de lampjes in serie zijn geschakeld. Als één lampje uitvalt, wordt de stroomkring onderbroken en gaan alle lampjes uit.

Parallelschakeling

In een parallelschakeling zijn de componenten parallel aan elkaar geschakeld, zodat de spanning over alle componenten gelijk is. De totale stroom is de som van de stromen door de individuele componenten.

Kenmerken:

Spanning (U) is constant over alle componenten.
Totale stroom (I_totaal) is de som van de stromen door de individuele componenten: I_totaal = I₁ + I₂ + I₃ + ...
De inverse van de totale weerstand (1/R_totaal) is de som van de inverse van de individuele weerstanden: 1/R_totaal = 1/R₁ + 1/R₂ + 1/R₃ + ...

Voorbeeld: Stopcontacten in een huis zijn parallel geschakeld. Hierdoor hebben alle apparaten dezelfde spanning (230V), en als één apparaat wordt uitgeschakeld, blijven de andere apparaten werken.

Elektrisch Vermogen (P)

Elektrisch vermogen is de hoeveelheid energie die per tijdseenheid wordt verbruikt of geleverd door een elektrisch circuit. Het symbool voor vermogen is P, en de eenheid is Watt (W). Eén Watt is gelijk aan één Joule per seconde (1 W = 1 J/s).

Vermogen geeft aan hoe snel elektrische energie wordt omgezet in andere vormen van energie, zoals warmte, licht of beweging.

Formules:

P = U * I (Vermogen is gelijk aan spanning maal stroom)
P = I² * R (Vermogen is gelijk aan stroom in het kwadraat maal weerstand)
P = U² / R (Vermogen is gelijk aan spanning in het kwadraat gedeeld door weerstand)

Voorbeeld: Een gloeilamp van 60W verbruikt 60 Joule aan elektrische energie per seconde. Deze energie wordt omgezet in licht en warmte.

Veiligheid en Elektriciteit

Veiligheid is van groot belang bij het werken met elektriciteit. Het is cruciaal om de risico's te begrijpen en de juiste voorzorgsmaatregelen te nemen om ongelukken te voorkomen.

Risico's van Elektriciteit

Elektrische schok: Kan ernstige brandwonden, spierkrampen, hartritmestoornissen en zelfs de dood veroorzaken.
Brand: Kortsluiting kan leiden tot oververhitting en brand.
Explosie: In bepaalde omstandigheden kan elektrische vonkvorming een explosie veroorzaken, bijvoorbeeld in een omgeving met ontvlambare gassen.

Veiligheidsmaatregelen

Gebruik geïsoleerd gereedschap: Zorg ervoor dat het gereedschap dat je gebruikt om met elektriciteit te werken, geïsoleerde handgrepen heeft.
Werk nooit aan stroomvoerende circuits: Schakel altijd de stroom uit voordat je aan een elektrisch circuit gaat werken.
Draag beschermende kleding: Draag rubberen handschoenen en schoenen met rubberen zolen om jezelf te isoleren van de grond.
Wees voorzichtig met water: Water is een goede geleider van elektriciteit. Vermijd contact met water bij het werken met elektriciteit.
Gebruik een aardlekschakelaar: Een aardlekschakelaar detecteert lekstromen en schakelt de stroom automatisch uit, waardoor het risico op elektrische schokken wordt verminderd.

Real-World Voorbeelden en Data

Elektriciteit speelt een cruciale rol in ons dagelijks leven. Hier zijn enkele voorbeelden en data die de impact van elektriciteit illustreren:

Energieverbruik: Het gemiddelde Nederlandse huishouden verbruikt ongeveer 3500 kWh aan elektriciteit per jaar. Dit omvat het gebruik van verlichting, apparaten en verwarming.
Hernieuwbare energie: Steeds meer elektriciteit wordt opgewekt uit hernieuwbare bronnen, zoals zonne- en windenergie. Dit draagt bij aan een duurzamere energievoorziening.
Elektrische auto's: De populariteit van elektrische auto's neemt toe, wat leidt tot een grotere vraag naar elektriciteit voor het opladen van de auto's.
Elektronica: Moderne elektronica, zoals smartphones en laptops, werkt op batterijen die elektriciteit opslaan en leveren.

Data:

Nederlandse elektriciteitsmix in 2023: Fossiele brandstoffen (50%), Hernieuwbare energie (40%), Kernenergie (10%).
Gemiddelde prijs per kWh in Nederland (2024): €0.35 (inclusief BTW en energiebelasting).

Conclusie en Oproep tot Actie

Dit overzicht van Hoofdstuk 1 Elektriciteit voor Natuurkunde Havo 3 heeft hopelijk geholpen om de basisprincipes van elektriciteit te begrijpen. Het is essentieel om de concepten van elektrische lading, stroom, spanning, weerstand en de Wet van Ohm te beheersen om elektrische circuits te kunnen analyseren en ontwerpen. Vergeet nooit de veiligheidsaspecten van elektriciteit en neem altijd de juiste voorzorgsmaatregelen.

Oproep tot Actie: Blijf oefenen met het oplossen van problemen met elektrische circuits. Zoek naar praktische toepassingen van elektriciteit in je omgeving en probeer te begrijpen hoe ze werken. Experimenteer, maar altijd onder veilige omstandigheden en met de juiste begeleiding. Een goed begrip van elektriciteit is essentieel voor een succesvolle carrière in de techniek of wetenschap. Succes met je studie!
