Hoe Ziet Een Normale Ecg Eruit

Heb je je ooit afgevraagd wat er nu precies op zo'n ECG-strook te zien is? Dat kronkelige lijntje, op en neer gaand, is een directe vertaling van de elektrische activiteit van je hart. Dit artikel is bedoeld voor iedereen die meer wil begrijpen over een normaal ECG (elektrocardiogram), van studenten verpleegkunde tot de nieuwsgierige patiënt die meer inzicht wil krijgen in zijn of haar eigen gezondheid. We duiken in de details, maar we houden het begrijpelijk en relevant. Dus, laten we beginnen!

Waarom is een ECG belangrijk?

Een ECG is een niet-invasieve en pijnloze test die de elektrische activiteit van je hart meet. Het is een cruciaal hulpmiddel voor artsen om:

Hartritmestoornissen te detecteren (aritmieën).
Schade aan de hartspier te identificeren, bijvoorbeeld na een hartinfarct.
Elektrolytenbalans te beoordelen (zoals kalium en calcium).
De effecten van medicijnen op het hart te monitoren.
De algehele gezondheid van het hart te beoordelen.

Het begrijpen van een normaal ECG is de eerste stap om afwijkingen te herkennen. Daarom focussen we ons nu op hoe een normaal ECG eruit ziet en wat elke golf vertegenwoordigt.

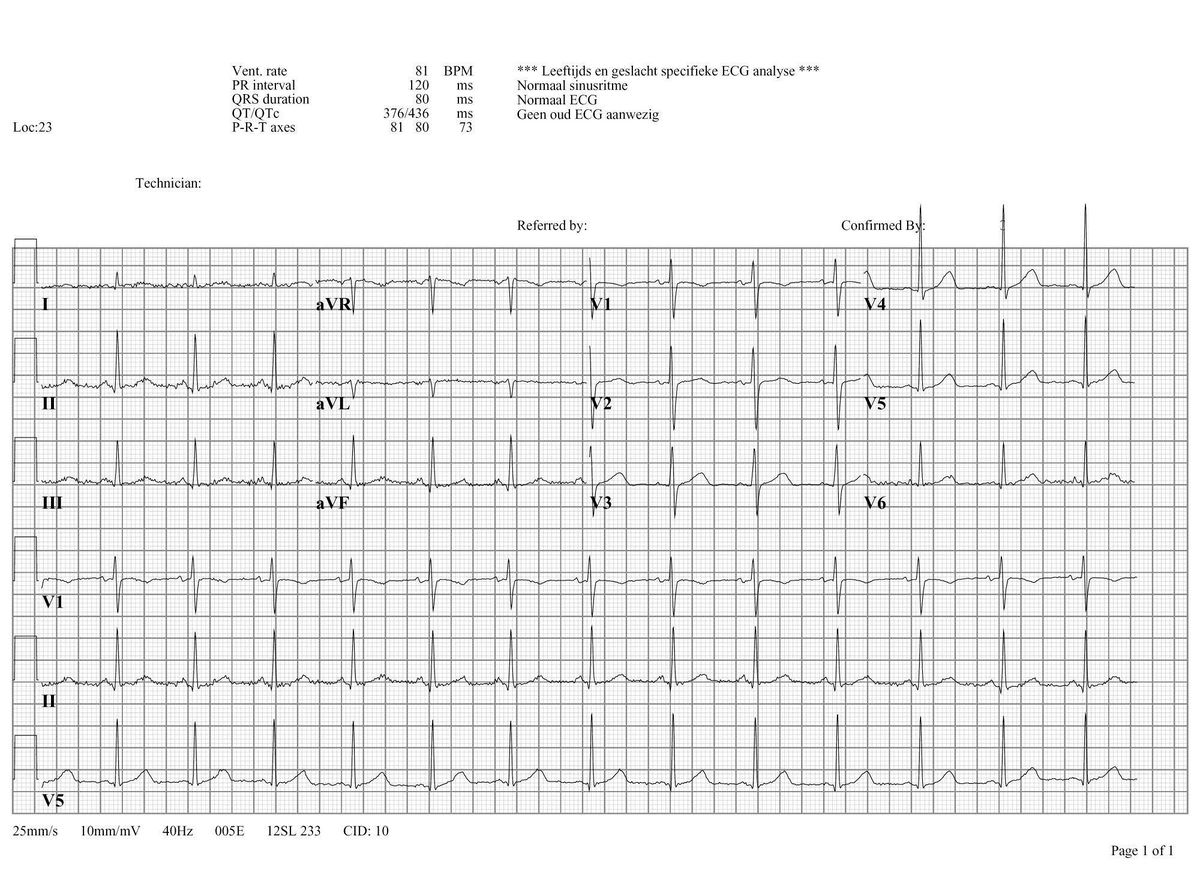

De Anatomie van een Normaal ECG

Een normaal ECG bestaat uit een reeks van golven en segmenten die elk een specifieke fase van de hartcyclus vertegenwoordigen. De belangrijkste onderdelen zijn de P-golf, het QRS-complex, de T-golf en soms de U-golf. We zullen deze in detail bespreken.

De P-Golf: De Atriale Depolarisatie

De P-golf is de eerste golf op een ECG en vertegenwoordigt de depolarisatie (elektrische activatie) van de atria (boezems). Dit is de fase waarin de boezems samentrekken om bloed naar de ventrikels (kamers) te pompen.

Normale duur: Minder dan 0.12 seconden (3 kleine hokjes op het ECG-papier).
Normale amplitude: Minder dan 2.5 mm (2.5 kleine hokjes).
Uiterlijk: Moet positief (omhoog gericht) zijn in de meeste leads, met name lead II.

Een afwijkende P-golf kan wijzen op atriale vergroting, atriale aritmieën (zoals atriumfibrilleren of -flutter), of andere hartproblemen.

Het QRS-Complex: Ventriculaire Depolarisatie

Het QRS-complex is het meest opvallende onderdeel van het ECG en vertegenwoordigt de depolarisatie van de ventrikels. Dit is de fase waarin de kamers samentrekken om bloed naar de longen (via de longslagader) en de rest van het lichaam (via de aorta) te pompen.

Normale duur: Minder dan 0.12 seconden (3 kleine hokjes). Een breed QRS-complex kan wijzen op een geleidingsvertraging in de ventrikels, zoals een bundeltakblok.
Uiterlijk: De vorm kan variëren, maar over het algemeen is het een scherpe piek (R-golf) met soms een kleine negatieve golf ervoor (Q-golf) en/of erna (S-golf).

Afwijkingen in het QRS-complex kunnen wijzen op ventriculaire hypertrofie, hartinfarcten, of geleidingsstoornissen.

De T-Golf: Ventriculaire Repolarisatie

De T-golf vertegenwoordigt de repolarisatie (het herstel) van de ventrikels. Dit is de fase waarin de ventrikels zich voorbereiden op de volgende contractie.

Normale uiterlijk: Een asymmetrische, positieve golf in de meeste leads.
Duur: Minder relevant dan de vorm en amplitude.

Afwijkingen in de T-golf kunnen wijzen op ischemische hartziekte (verminderde bloedtoevoer naar de hartspier), elektrolytenstoornissen (vooral kalium), of medicatie-effecten.

De U-Golf: Mysterieus maar Soms Aanwezig

De U-golf is een kleine golf die soms na de T-golf te zien is. De exacte oorsprong is niet volledig bekend, maar het wordt vaak geassocieerd met de repolarisatie van de Purkinje-vezels (specialiseerde cellen die de elektrische impuls door de ventrikels geleiden).

Uiterlijk: Een kleine, positieve golf na de T-golf.

Een prominente U-golf kan wijzen op hypokaliëmie (laag kaliumgehalte in het bloed), hartziekte, of medicatie-effecten.

Segmenten en Intervallen: De Tijd Tussen de Golven

Naast de golven zelf zijn de segmenten en intervallen op een ECG ook belangrijk. Deze meten de tijd die verstrijkt tussen verschillende elektrische gebeurtenissen in het hart. De belangrijkste zijn:

PR-interval: De tijd van het begin van de P-golf tot het begin van het QRS-complex. Vertegenwoordigt de tijd die de elektrische impuls nodig heeft om van de boezems naar de kamers te reizen. Normaal is dit tussen 0.12 en 0.20 seconden (3-5 kleine hokjes). Een verlengd PR-interval kan wijzen op een AV-blok (vertraagde geleiding tussen de boezems en kamers).
QRS-duur: De tijd van het begin tot het einde van het QRS-complex (zoals eerder vermeld, normaal minder dan 0.12 seconden).
QT-interval: De tijd van het begin van het QRS-complex tot het einde van de T-golf. Vertegenwoordigt de totale tijd voor ventriculaire depolarisatie en repolarisatie. De duur is afhankelijk van de hartfrequentie. Een verlengd QT-interval kan leiden tot gevaarlijke ventriculaire aritmieën.
ST-segment: Het segment tussen het einde van het QRS complex en het begin van de T-golf. Normaal is dit isoelektrisch (gelijk aan de basislijn). ST-elevatie of depressie kan duiden op myocard ischemie of een hartinfarct.

Hartfrequentie Bepalen op een ECG

De hartfrequentie is het aantal hartslagen per minuut. Op een ECG kan dit op verschillende manieren worden bepaald. Een eenvoudige methode is om het aantal grote hokjes tussen twee opeenvolgende R-golven te tellen en dit getal te delen door 300. Bijvoorbeeld, als er 4 grote hokjes tussen twee R-golven zitten, is de hartfrequentie ongeveer 75 slagen per minuut (300/4 = 75). Een andere methode is om het aantal QRS complexen in een strook van 6 seconden te tellen en dit getal met 10 te vermenigvuldigen.

Een normale hartfrequentie ligt tussen 60 en 100 slagen per minuut in rust. Een hartfrequentie lager dan 60 wordt bradycardie genoemd, en een hartfrequentie hoger dan 100 wordt tachycardie genoemd.

Factoren die een ECG Kunnen Beïnvloeden

Het is belangrijk te onthouden dat verschillende factoren het ECG kunnen beïnvloeden, zelfs als het hart gezond is. Deze factoren omvatten:

Leeftijd: Sommige ECG-kenmerken kunnen variëren met de leeftijd.
Geslacht: Er zijn kleine verschillen tussen mannen en vrouwen.
Medicatie: Veel medicijnen kunnen het ECG beïnvloeden, zoals bètablokkers, anti-aritmica, en digoxine.
Elektrolytenbalans: Afwijkingen in elektrolyten zoals kalium, calcium, en magnesium kunnen duidelijke veranderingen op het ECG veroorzaken.
Lichaamsbouw: Mensen met overgewicht kunnen een ander ECG hebben dan mensen met een normaal gewicht.

Wat Betekent dit voor Jou?

Hoewel je na het lezen van dit artikel geen cardioloog bent geworden, heb je nu een basisbegrip van wat een normaal ECG inhoudt. Je kunt nu de basiscomponenten herkennen en begrijpen wat ze betekenen. Dit kan je helpen om betere vragen te stellen aan je arts en een actievere rol te spelen in je eigen gezondheidszorg. Echter, belangrijk: interpreteer nooit je eigen ECG en vertrouw altijd op een gekwalificeerde professional voor een accurate diagnose.

Conclusie

Het begrijpen van een normaal ECG is een waardevolle vaardigheid, of je nu een student, zorgverlener of gewoon iemand bent die geïnteresseerd is in je eigen gezondheid. We hebben de basiscomponenten van een normaal ECG bekeken, inclusief de P-golf, het QRS-complex, de T-golf, de U-golf, de segmenten en intervallen, en de hartfrequentie. We hebben ook de factoren besproken die een ECG kunnen beïnvloeden. Door deze kennis te verwerven, ben je beter uitgerust om je hartgezondheid te begrijpen en effectief met je arts te communiceren. Blijf leren en blijf vragen stellen. Jouw gezondheid is belangrijk! Vergeet niet, dit artikel is slechts een introductie. Er is nog veel meer te leren over ECG's en hartziekten. Raadpleeg altijd een gekwalificeerde arts voor medisch advies en interpretatie van ECG's.
